CDLF立式不锈钢多级离心泵
  • CDLF立式不锈钢多级离心泵
  • CDLF立式不锈钢多级离心泵
  • CDLF立式不锈钢多级离心泵
  • CDLF立式不锈钢多级离心泵

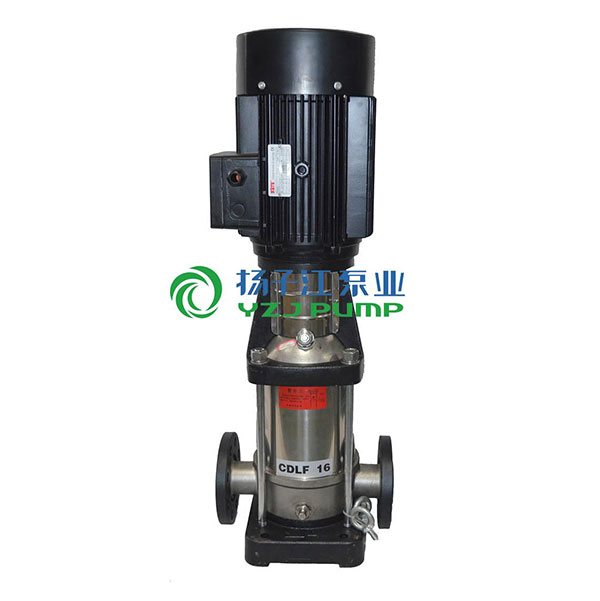

CDLF立式不锈钢多级离心泵

CDL、CDLF型立式多级不锈钢离心泵(简称:CDL、CDLF多级泵),系冲压轻型立式多级离心泵。是采用丹麦先进技术制造而成,其大优点是水力模型设计先进,高效率,高节能。

CDLF立式不锈钢多级离心泵概述:

CDL、CDLF型立式多级不锈钢离心泵(简称:CDL、CDLF多级泵),系冲压轻型立式多级离心泵。是采用丹麦先进技术制造而成,其大优点是水力模型设计先进,高效率,高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,避免产生二次污染。轴封采用耐磨机械密封,无泄漏。电机采用Y2铅外壳,进口轴承,绝缘等级F级。泵运转平稳,低噪音,整机质量可靠,外形美观、体积小、重量轻、运输安装方便,是理想的绿色、环保、节能的水泵。CDLF立式不锈钢多级离心泵是一种多功能产品, CDLF立式不锈钢多级离心泵适应于轻度腐蚀性液体。

CDLF立式不锈钢多级离心泵用途:

1、供水:主要用于水厂过滤与送水厂分区送水、主管增压及高层建筑增压等。
2、工业增压:流程水系统、清洗系统、高压冲洗系统及消防系统。
3、工业液体:冷却和空调系统、锅炉给水很冷凝系统、机床配件、酸和碱。
4、水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池。
5、灌溉:农田灌溉、喷灌及滴灌。
以上是CDLF离心泵的用途,您可以根据您的需求选择您的产品,离心泵的系列很多,适合各种不同的环境,您可以根据的环境要求挑选产品。

CDLF立式不锈钢多级离心泵工作条件:

1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质;
2、如矿泉水、软化水、纯水、清油和其他轻化工介质;
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质;
4、液体温度:常温型:-15℃-+70℃;热水型:+70℃-+120℃;
5、海拔高不超过1000m。

技术参数:

流量:1-240m3/h;
扬程:4-305m;
功率:0.37-110kw;
转速:2900r/min;
温度范围:-15℃-+120℃;

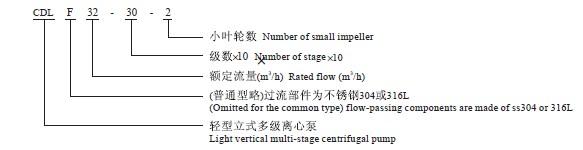

CDLF立式不锈钢多级离心泵型号意义:

25CDLF型、32CDLF型多级泵性能参数表

型号 流量 (m3/h) 扬程 (m0 效率 (%) 转速 (r/min) 功率 (KW) 汽蚀余量 (m) 高度 (mm) 重量 (Kg)
25CDLF2-20 2 15 72 2900 0.37 1.8 445 20
25CDLF2-30 2 22 72 2900 0.37 1.8 463 20
25CDLF2-40 2 30 72 2900 0.55 1.8 481 20
25CDLF2-50 2 37 72 2900 0.55 1.8 499 20
25CDLF2-60 2 45 74 2900 0.75 1.8 522 20
25CDLF2-70 2 52 74 2900 0.75 1.8 540 25
25CDLF2-80 2 60 74 2900 1.1 1.8 548 25
25CDLF2-90 2 67 76 2900 1.1 1.8 596 25
25CDLF2-100 2 75 76 2900 1.1 1.8 614 30
25CDLF2-110 2 82 76 2900 1.1 1.8 632 30
25CDLF2-120 2 90 76 2900 1.5 1.8 650 30
25CDLF2-130 2 97 82 2900 1.5 1.8 685 35
25CDLF2-140 2 105 82 2900 1.5 1.8 703 35
25CDLF2-150 2 112 82 2900 1.5 1.8 721 35
25CDLF2-160 2 120 82 2900 1.5 1.8 759 35
25CDLF2-170 2 127 82 2900 1.5 1.8 777 40
25CDLF2-180 2 135 84 2900 2.2 1.8 795 40
25CDLF2-190 2 142 84 2900 2.2 1.8 813 40
25CDLF2-200 2 150 84 2900 2.2 1.8 831 40
25CDLF2-210 2 157 84 2900 2.2 1.8 849 40
25CDLF2-220 2 165 84 2900 2.2 1.8 867 45
25CDLF2-230 2 172 84 2900 3 1.8 918 45
25CDLF2-240 2 180 84 2900 3 1.8 936 45
25CDLF2-250 2 187 84 2900 3 1.8 945 50
25CDLF2-260 2 195 86 2900 3 1.8 972 50
32CDLF4-20 4 16 72 2900 0.37 1.8 460 20
32CDLF4-30 4 24 72 2900 0.55 1.8 490 20
32CDLF4-40 4 32 74 2900 0.75 1.8 520 20
32CDLF4-50 4 40 76 2900 1.1 1.8 570 20
32CDLF4-60 4 48 76 2900 1.1 1.8 595 20
32CDLF4-70 4 56 76 2900 1.5 1.8 640 25
32CDLF4-80 4 64 82 2900 1.5 1.8 665 25
32CDLF4-90 4 72 82 2900 2.2 1.8 715 30
32CDLF4-100 4 80 84 2900 2.2 1.8 740 30
32CDLF4-110 4 88 84 2900 2.2 1.8 765 30
32CDLF4-120 4 96 84 2900 2.2 1.8 795 30
32CDLF4-130 4 105 84 2900 3 1.8 860 35
32CDLF4-140 4 112 84 2900 3 1.8 885 35
32CDLF4-150 4 120 84 2900 3 1.8 910 35
32CDLF4-160 4 128 86 2900 3 1.8 935 35
32CDLF4-170 4 136 86 2900 4 1.8 1000 40
32CDLF4-180 4 144 86 2900 4 1.8 1025 40
32CDLF4-190 4 152 87 2900 4 1.8 1050 40
32CDLF4-200 4 160 87 2900 4 1.8 1075 40
32CDLF4-210 4 168 87 2900 4 1.8 1100 45
32CDLF4-220 4 176 87 2900 4 1.8 1130 45

40CDLF型、50CDLF型多级泵性能参数表

型号 流量 (m3/h) 扬程 (m0 效率 (%) 转速 (r/min) 功率 (KW) 汽蚀余量 (m) 高度 (mm) 重量 (Kg)
40CDLF8-20 8 18 74 2900 0.75 2.3 575 25
40CDLF8-30 8 27 76 2900 1.1 2.3 625 30
40CDLF8-40 8 36 82 2900 1.5 2.3 665 30
40CDLF8-50 8 45 84 2900 2.2 2.3 715 40
40CDLF8-60 8 54 84 2900 2.2 2.3 745 40
40CDLF8-70 8 63 84 2900 3 2.3 810 45
40CDLF8-80 8 72 86 2900 3 2.3 840 45
40CDLF8-90 8 81 86 2900 4 2.3 905 55
40CDLF8-100 8 90 87 2900 4 2.3 935 55
40CDLF8-110 8 99 87 2900 4 2.3 965 55
40CDLF8-120 8 108 87 2900 4 2.3 995 55
40CDLF8-130 8 117 87 2900 5.5 2.3 1100 80
40CDLF8-140 8 126 88.5 2900 5.5 2.3 1130 80
40CDLF8-150 8 135 88.5 2900 5.5 2.3 1160 80
40CDLF8-160 8 144 88.5 2900 5.5 2.3 1190 80
40CDLF8-170 8 153 88.5 2900 7.5 2.3 1220 90
40CDLF8-180 8 162 89 2900 7.5 2.3 1250 90
40CDLF8-190 8 171 89 2900 7.5 2.3 1280 90
40CDLF8-200 8 180 89 2900 7.5 2.3 1310 95
50CDLF16-20 16 24 84 2900 2.2 4.6 665 40
50CDLF16-30 16 36 86 2900 3 4.6 745 50
50CDLF16-40 16 48 86 2900 4 4.6 825 55
50CDLF16-50 16 60 88.5 2900 5.5 4.6 945 70
50CDLF16-60 16 72 88.5 2900 5.5 4.6 990 75
50CDLF16-70 16 84 89 2900 7.5 4.6 1035 80
50CDLF16-80 16 96 89 2900 7.5 4.6 1080 80
50CDLF16-90 16 108 89 2900 11 4.6 1255 140
50CDLF16-100 16 120 92.5 2900 11 4.6 1310 140
50CDLF16-110 16 132 92.5 2900 11 4.6 1365 145
50CDLF16-120 16 144 92.5 2900 11 4.6 1420 145
50CDLF16-130 16 156 92.5 2900 15 4.6 1545 150
50CDLF16-140 16 168 92.5 2900 15 4.6 1600 165

CDL2 / CDLF2系列多级泵安装尺寸


CDL2 / CDLF2系列多级泵安装尺寸

泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL2-20 220 225 445 145 110
CDL2-30 238 225 463 145 110
CDL2-40 256 225 481 145 110
CDL2-50 274 225 499 145 110
CDL2-60 297 225 522 145 110
CDL2-70 315 245 540 145 110
CDL2-90 351 245 596 170 150
CDL2-110 387 245 632 170 150
CDL2-130 440 245 685 170 150
CDL2-150 476 245 721 170 150
CDL2-180 530 265 795 180 155
CDL2-220 602 265 867 180 155
CDL2-260 682 290 972 180 155

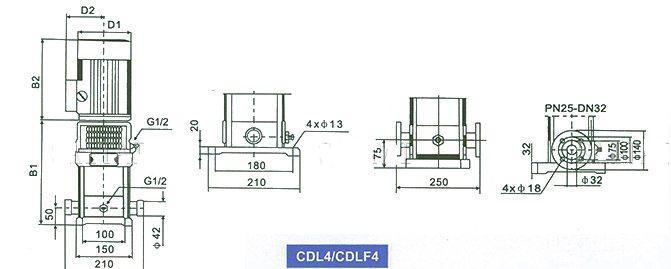

CDL4/ CDLF4系列多级泵安装尺寸


CDL4/ CDLF4系列多级泵安装尺寸

泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL4-20 235 225 460 145 110
CD4-30 265 225 490 145 110
CDL4-40 295 225 520 145 110
CDL4-50 325 245 570 170 150
CDL4-60 350 245 595 170 150
CDL4-80/7 420 245 665 170 150
CDL4-80 420 245 665 170 150
CDL4-100 475 265 740 170 150
CDL4-120 530 265 795 180 155
CDL4-160/14 645 290 935 180 155
CDL4-160 645 290 935 180 155
CDL4-190 725 325 1050 210 180
CDL4-220 805 325 1130 210 180

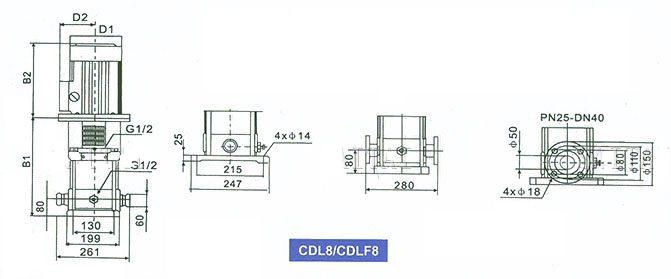

CDL8 / CDLF8系列多级泵安装尺寸


CDL8 / CDLF8系列多级泵安装尺寸

泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL8-20/1 345 225 570 145 110
CD8-20 350 225 575 145 110
CDL8-30 380 245 625 170 150
CDL840 420 245 665 170 150
CDL8-50 450 265 715 180 155
CDL8-60 480 265 745 180 155
CDL8-80 550 290 840 180 155
CDL8-100 610 325 935 210 180
CDL8-120 670 325 995 210 180
CDL8-140 750 380 1130 250 210
CDL8-160 810 380 1190 250 210
CDL8-180 870 380 1250 250 210
CDL8-220 930 380 1310 250 210

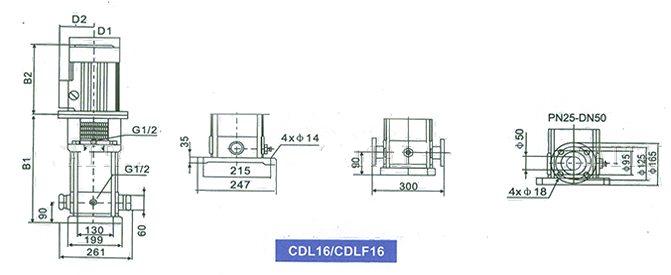

CDL16 / CDLF16系列多级泵安装尺寸


CDL16 / CDLF16系列多级泵安装尺寸

泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL16-20 400 265 665 180 155
CDL16-30 455 290 745 180 155
CDL16-40 500 325 825 210 180
CDL16-50 565 380 945 250 210
CDL16-60 610 380 990 250 210
CDL16-70 655 380 1035 250 210
CDL16-80 700 380 1080 250 210
CDL16-100 820 490 1310 330 255
CDL16-120 910 490 1400 330 255
CDL16-140 1000 490 1490 330 255
CDL16-160 1090 490 1580 330 255

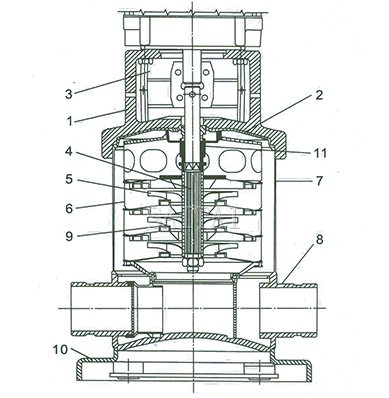

CDL、 CDLF多级泵结构及材料


CDL、 CDLF多级泵结构及材料

序号 说明 材料 Name Material
1 机架 铸铁GG20※ Framework Iron casting GG20※
2 泵头盖 不锈钢 Pump cover Stainless steel
3 联轴器罩 不锈钢 Coupling cover Stainless steel
4 不锈钢 Axle Stainless steel
5 叶轮 不锈钢 Impeller Stainless steel
6 中间腔体 不锈钢 Middle cavity Stainless steel
7 外套筒 不锈钢 Outer box Stainless steel
  固定螺栓 不锈钢 Fixed bolt Stainless steel
8 泵体 不锈钢 Pump body Stainless steel
9 颈环 Acoflon215 Neck strap Acoflon 215
10 底板 铸铁GG20※ Under board Iron casting GG20※
11 轴封 RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV Shaft seal RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV
  泵中橡胶件 同轴封EPDM或FPM(VITON Pump rubbers As axle-cover EPDM or FPM(Viton)

※不锈钢根据要求材料304或316

【CDLF型立式不锈钢多级泵】安装:

1、CDLF型立式不锈钢多级泵应于地面呈垂直安装,。安装时要保证有充足冷空气进入电动机冷却风扇。泵底箭头表示通过泵的灌流方向。
2、为使泵可能产生的噪声减至小,好在泵的二侧及基础与泵体之间安装抗振固定件。对接法兰、衬垫、螺栓、PJE联营器是作为辅件提供的,必须单独订购。倘有必要,须对泵进行清洁、修理或更换时,应在泵的两侧安装隔离阀,以防止系统排水。多级离心泵安装管道要避免空气堵塞,尤其在泵的吸入侧更应注意。管子应该这样安装,即温度变化所引起的任何拉伸都不会影响到泵。如果泵安装在长管子上,在示的前面和后面都应适当地支撑。
3、如多级离心泵有被石子、树叶、小支条等堵塞的危险,那就要采取措施来防止此类事情发生。在吸管部位安装滤网即可。
4、在某些安装情况下,排水管已经呈水平安装,或由泵向下倾斜着,那么泵内的水就会或必然是隔一些时候流掉,泵应受保护不使叶轮空动转。在泵的近旁装上一节装有真空阀的坏管,就可避免这种情况。环管的高点至少应与泵的电动机的连接盘齐平。这样排水管就能单独地从泵内排水,反之亦然。
5、排水阀关闭时,是禁止泵运转的,因为这会引起泵内温度/蒸气形成的提高,从而导致泵损坏。如有在排水间关闭时,泵的运转有任何危险的话,用一只旁通或放水管接到出口,这样,应保证有小量的液体流 过泵。放水管,例如,可与水箱连接。
6、QDL、QDLF轻型多级泵的小量。

【CDLF型立式不锈钢多级泵】举例:

典型的高压冲刷系统图的例子。海坦泵业推荐这一种如图所示的安装方法,用于那些不能保证有“小流量”通过泵的场合。
1、轻型多级泵的液流开关,将对泵提供保护,不使它在液流太小时,泵运转产生高热而损坏。
2、轻型多级泵的滤网,是为了在用以输送轻微污染水的装置中,保护液 流开关而装设的。
注:在液流情况稳定以及能保证具有小流量的装置中,上述措施是不需妥的。在有水锤危险的装置中,总得在泵的出口边装上一只止回阀。切勿使用快速关闭阀,像快速关闭喷枪之类,因为这种喷枪能导致水锤。影响电动机与泵轴联接,严重时会使泵轴断裂。

【CDLF型立式不锈钢多级泵】电气连接:

1、轻型多级泵在打开接线盒盖以及除掉卸任何泵的零部件之前,一定要将电源关闭。电气连接必须要由合格的电工按照当地法规进行。电动机接线盒必须与电源开关正确连接导线。操作电压和频率在铭牌上标出。注意所使用的电源要适合电动机。三相电动机必须连接到一只有保护功能的起动器上。
2、轻型多级泵的接线盒可以依次转到90°停直在四个位置上。需要时,可用螺丝刀去掉联轴器护板,但不要去掉联轴器。旋出电动机固定在泵上的螺栓。转动电机到所需的位置。再放上螺栓旋紧。重新装上联轴器护板,使它在泵头的凹口内呈垂直对中。电气连接应按照接线盒盖内的线路图来进行。
注:在轻型多级泵未充满液体前,不要起动泵。

【CDLF型立式不锈钢多级泵】发动起来:

一、当轻型多级泵的液体水位高于泵进口的闭式系统或开式系统:
  1、关闭排水隔离阀并旋松泵头上的排气螺钉。
  2、请注意排气口的方向,并要保证流出的水不会对人引起伤害或对电动机或其它部件引起损坏。在热水装置中,要特别注意由灼热水引发的烫伤危险。
  3、缓慢地打开吸水管上隔离阀,直到一股平稳的液流流出排气阀为止。
  4、轻型多级泵启动时把排气螺钉旋紧,把隔离阀完全打开。
二、当轻型多级泵的液体水位低于泵进口开式系统:
  1、吸水管和泵必须先灌满液体及排气,然后再起动泵。
  2、QDL2、4(QDLF2、4、8、16)
  3、关闭排水隔离阀。将旁通阀对着止档旋出少量见图七。
  4、取下灌注塞,从灌注口灌入液体,直至吸入管和泵完全充满液体为止,将旁通阀重新旋紧。
  5、轻型多级泵启动时放回灌注塞,将它牢固地旋紧。
三、轻型多级泵启动时检查转动方向:
  1、在轻型多级泵未被灌满液体之前,不要起动泵来检查转动方向。
  2、在检查电动机运转方向时,不应拆卸联轴器检查。因为当联轴器即经拿掉时,需要调整轴的位置。正确的转动方向是由泵头上或在电动机风扇盖上的箭头来表明。从风扇看过去,轻型多级泵应按逆时针方向转动。
四、轻型立式多级泵的起动:
  1、在起动轻型多级泵前,要完全打开泵吸入侧隔离阀,而让排出侧隔离阀几乎关闭着。
  2、轻型多级泵起动时,通过旋松泵头上的排气螺钉让泵排气,直至有一股平稳液流从排气孔流出为止,再将排气螺钉旋紧。
注意:排气孔的方向,并要保证流出的液体不会对人引起伤害或者对电动机或其它部件引起损坏。在热水装置中,要特别注意由灼热水引起的烫伤危险。当管道系统己灌满液体时,缓慢地打开隔离阀,直到完全打开为止。当泵抽送含有空气的液体时,好定期使泵排气。为了使 泵排气,操作时要把泵头上的排气螺钉松开。

【CDLF型立式不锈钢多级泵】维护、起动与停转频率:



CDLF型立式不锈钢多级泵的维护:

  1、在立式多级泵开始工作之前,要查明没有给泵供电,并且泵不可能突然起动。
  2、轻型多级泵的轴承和轴密封是不需维修的。如泵长期不用要排净时,可拿掉其中联轴器护板的一块,在泵头与联轴器间的轴上注入几滴硅油。这样就可以使轴密封表面不致粘结。
  3、当装上联轴器护板时,注意它们在泵头的凹口里是要垂直对中的。
CDLF型立式不锈钢多级泵电动机轴承:
  4、对那些不装有润滑嘴的电动机是不需要维护的。装有润滑嘴的电动机要用高温锂基滑脂来润滑。
  5、如轻型多级泵长期暂停使用的,建议一经搁置不用,就对泵与电动机进行清洁及润滑处理。
  6、霜冻期间泵搁置不用,就应把水排出防止损坏及开裂。旋松泵头上的排气螺钉,拿掉底座上的排水塞,就能使泵排水,水放尽后,卸下的部件应复装到位或妥善保管。

CDLF型立式不锈钢多级泵的起动与停转频率:

  立式多级泵功率小于4KW的电动机,其起动次数不得超过每小时100次。其它电动机起动次数不得超过每小时20次。
