FY型不锈钢防爆液下泵结构图和安装尺寸图

时间:2014-6-3 来源:扬子江泵业 浏览数:881

一、概述
FY型系列化工液下泵是立式单级单吸离心泵。用于输送不含固体颗粒和不易结晶的有腐蚀液体。被 输送介质温度-20°C~150°C,特殊需要时可为-50°C~150°C。液下泵工作部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维 修方便,耐腐蚀性强等特点。广泛用于化工、石油等工业部门。
二、泵型号意义说明


三、结构说明
FY型液下泵主要由泵体、泵盖、叶轮、轴、弹性联轴器、管法兰、导轴承、中间接管、出液管、轴承架、底板、电机架等零件组成。
泵的吸入口顺着轴线方向,出口与轴线平行。
泵的转向吸入口向电动机端看去,为顺时针方向旋转。
FY型泵的立式电动机以螺栓固紧于电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一起,固定在底板上,泵的整体通过底板安装在容器上。FY型泵除去触液部件外其它主要零件,如电机座、泵架、底架等均用铸铁制造。
泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承所输送的液体润滑。因此,工作时液面必须高于叶轮中心线。
FY型泵采用软填料密封为基本密封形式并于填料环处通以黄油,保证填料正常工作延长使用寿命,黄油中宜加入适量二硫化钼。
此外,FY型耐腐蚀液下离心泵系列,因伸入容器长度L的长短不同,则又分为中间导轴承之结构和无中间导轴承的结构。

四、FY型液下泵剖面图

零件单:
1、 泵体    2、叶轮螺母    3、叶轮    4、垫片    5、泵盖    6、立柱管    7、导轴管    8、导轴承盖    9、泵轴    10、传动套    11、联接管    12、键    13、中间导轴承压盖    14、中间导轴承座    15、中间导轴承    16、泵轴    17、润滑液管路    18、立柱管    19、支承座    20、甩液套    21、下轴承压盖    22、黄油杯    23、轴承座    24、上轴承档图    25、轴承    26、电机座    27、黄油杯    28、上轴承压盖    29、锁紧螺母    30、下轴承挡圈    31、出液管    32、出液口法兰    33、轴承    34、油封    35、对半法兰    36、键    37、垫片    38、下轴承压盖

五、主要性能参数表:

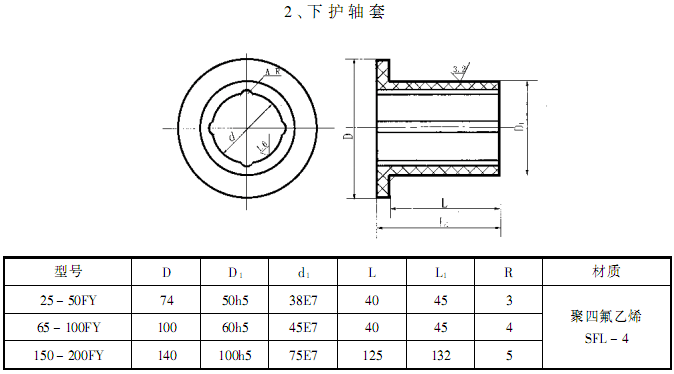

六、主要易损件

安装尺寸
