D、DG型卧式多级离心泵结构图

时间:2014-7-29 来源:扬子江泵业 浏览数:8259

D、DG型卧式多级离心泵结构图:

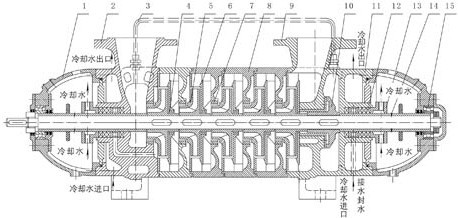

DG泵(中低压)结构图.填料密封-水封水引自第一级叶轮


1

轴承体

6

导叶

11

尾盖

2

进水段

7

密封环

12

填料密封部件

3

平衡水管

8

中段

13

水冷填料压盖

4

导叶套

9

出水段

14

O型密封圈

5

叶轮

10

平衡盘

15

轴承部件

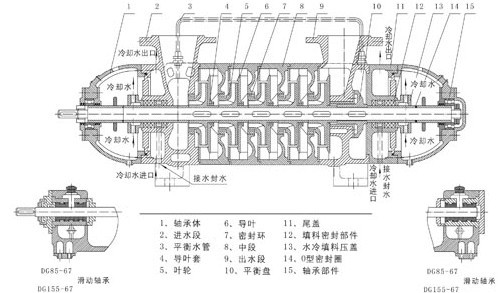

DG泵(中低压)结构图.填料密封-水封水用外接水

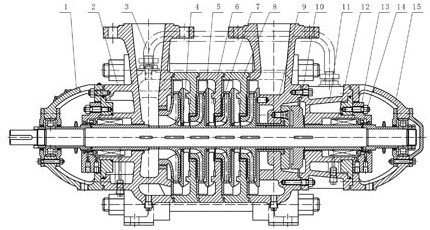

DG泵(中低压)结构图.填料密封-机械密封

1

轴承体

6

导叶

11

尾盖

2

进水段

7

密封环

12

机械密封部件

3

平衡水管

8

中段

13

水冷机械压盖

4

导叶套

9

出水段

14

O型密封圈

5

叶轮

10

平衡盘

15

轴承部件

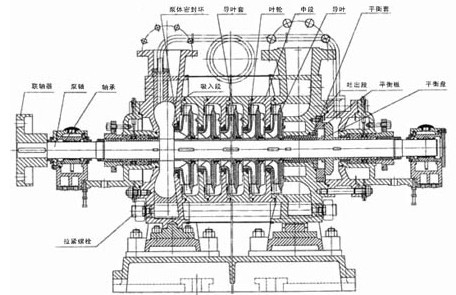

DG泵(次高压)结构图.

【D、DG型卧式多级离心泵】结构特点:

      D、DG型泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行白润滑,循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,  当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,保护泵轴。
    次高压泵一般采用滑动轴承、稀油润滑结构,DG85-6 7、DG155-67型泵可采用滑动轴承、  稀油润滑,也可采用滚动轴承、干油润滑结构,其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁,次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。
