QSP喷泉泵产品结构图

时间:2014-10-7 来源:扬子江泵业 浏览数:798

一、产品概述:
  QSP喷泉潜水泵是我厂新开发研制的喷泉专用水泵,该泵电机材料采用优质DR470冷轧夕钢片, 增加电机绕组的匝数及潜水线的线径,电缆用三相四芯线JHS型喷泉专用电缆线,叶轮增加了防松动装置,电机内腔采用进口防锈磁漆,通过以上结构改进使潜水泵惯量小,从而响应速度快,轴承采 用高性能专用轴,提高绝缘等级,从而满足音乐特种喷泉频繁起动的需要。
二、应用范围:
  QSP型小型喷泉潜水泵主要用于喷泉供水,水产养殖等场所。广泛用于低扬程的城市、农田排灌、喷灌,工业及民用的供、排水系统,丘陵、山区引水,以及低洼地排除积水。
三、使用条件:
  电泵应完全浸入水中运行,潜水深度不小于0.5米,不大于5米。
  环境水温度应不高于40℃。
  工作介质为无腐蚀性清水,含沙量不大于0.1%,PH值为6.5~8.5。
  电源应为三相50赫兹,额定电压为380伏,其供电电压必须保证在342~420伏范围内。
  电泵应在额定扬程附近的适用范围内使用。
  电泵应配置相应的启动保护器,可靠接地。

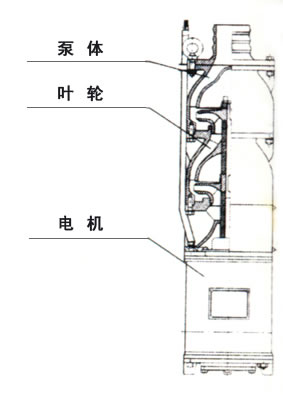

四、产品结构:


五、技术参数:



型 号 流量
(m/h)
扬程(m) 功率
(kw)
电压
(v)
频率
(hz)
大外径 水泵高度 法兰
(mm)
法兰中心距(mm)
QSP10-10-0.55 10 10 0.55 380 50 150 420 142 120
QSP10-7-0.55 15 7 0.55 380 50 150 420 142 120
QSP10-13-0.75 10 13 0.75 380 50 168 440 142 120
QSP15-10-0.75 15 10 0.75 380 50 168 440 142 120
QSP25-6-0.75 25 6 0.75 380 50 168 440 142 120
QSP10-13-0.75 10 13 0.75 380 50 168 440 142 120
QSP25-9-1.1 25 9 1.1 380 50 168 460 142 120
QSP40-6-1.1 40 6 1.1 380 50 168 460 142 120
QSP15-14-1.1 15 14 1.1 380 50 150 460 142 120
QSP65-5-1.1 65 5 1.1 380 50 150 460 142 120
QSP25-12-1.5 25 12 1.5 380 50 168 460 142 120
QSP40-8-1.5 40 8 1.5 380 50 168 460 142 120
QSP15-26-2.2 15 26 2.2 380 50 168 535 155 135
QSP20-20-2.2 20 20 2.2 380 50 168 535 155 135
QSP25-17-2.2 25 17 2.2 380 50 168 570 155 135
QSP40-13-2.2 40 13 2.2 380 50 168 560 155 135
QSP65-7-2.2 65 7 2.2 380 50 168 570 155 135
QSP40-16-3 40 16 3 380 50 168 530 155 135
QSP40-18-3 40 18 3 380 50 168 530 155 135
QSP45-16-3 45 16 3 380 50 168 530 155 135
QSP25-25-3 25 25 3 380 50 168 530 155 135
QSP32-20-3 32 20 3 380 50 168 530 155 135
QSP50-13-3 50 13 3 380 50 168 530 155 135
QSP65-10-3 65 10 3 380 50 168 610 155 135
QSP15-36/2-3 15 36 3 380 50 168 640 155 135
QSP30-25/2-3 30 25 3 380 50 168 640 155 135
QSP20-30/2-3 20 30 3 380 50 168 640 155 135
QSP15-40/3-3M 15 40 3 380 50 168 750 155 135
QSP40-21-4 40 21 4 380 50 168 600 155 135
QSP40-24-4 40 24 4 380 50 168 600 155 135
QSP65-13-4 65 13 4 380 50 168 600 155 135
QSP80-10-4 80 10 4 380 50 168 610 155 135
QSP100-7-4 100 7 4 380 50 184 650 155 135
QSP25-36/2-4 25 36 4 380 50 168 700 155 135
QSP15-45/3-4M 15 45 4 380 50 168 810 155 135
QSP15-52/4-4M 15 52 4 380 50 168 920 155 135
QSP20-40/2-4 20 40 4 380 50 168 700 155 135
QSP30-26/2-4 30 26 4 380 50 168 700 155 135
QSP40-28-5.5 40 28 5.5 380 50 225 620 155 160
QSP45-25-5.5 45 25 5.5 380 50 184 620 155 135
QSP60-20-5.5 60 20 5.5 380 50 184 620 155 135
QSP65-18-5.5 65 18 5.5 380 50 184 620 155 135
QSP120-10-5.5 120 10 5.5 380 50 205 760 155 175
QSP200-8-5.5 200 8 5.5 380 50 205 760 155 210
QSP220-5-5.5 220 5 5.5 380 50 205 760 155 210
QSP250-5-5.5 250 5 5.5 380 50 205 760 155 210
QSP40-30/2-5.5 40 30 5.5 380 50 168 740 155 135
QSP30-36/2-5.5 30 36 5.5 380 50 168 740 155 135
QSP30-40/3-5.5 30 40 5.5 380 50 168 840 155 135
QSP20-50/3-5.5 20 50 5.5 380 50 168 840 155 135
QSP20-54/4-5.5M 20 54 5.5 380 50 168 950 155 135
QSP15-65/4-5.5M 15 65 5.5 380 50 168 950 155 135
QSP65-25-7.5 65 25 7.5 380 50 184 740 155 135
QSP80-20-7.5 80 20 7.5 380 50 184 740 155 135
QSP100-17-7.5 100 7 7.5 380 50 205 780 155 135
QSP150-8-7.5 150 8 7.5 380 50 205 780 155 175
QSP250-8-7.5 250 8 7.5 380 50 205 780 155 210
QSP40-40/2-7.5 40 40 7.5 380 50 184 850 155 135
QSP80-24/2-7.5 80 24 7.5 380 50 184 880 155 135
QSP30-54/3-7.5 30 54 7.5 380 50 184 940 155 135
QSP25-65/3-7.5 25 65 7.5 380 50 184 945 155 135
QSP50-36/2-7.5 50 36 7.5 380 50 184 850 155 135
QSP20-78/6-7.5M 20 78 7.5 380 50 184 1360 155 132
QSP120-18/2-7.5 120 18 7.5 380 50 205 880 155 175
