ZCQ型自吸式磁力泵结构图

时间：2012-7-26 来源：扬子江泵业浏览数：730

【ZCQ型自吸式磁力泵】产品简介：

ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外新技术，并经过本公司工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。

【ZCQ型自吸式磁力泵】型号意义：

【ZCQ型自吸式磁力泵】工作原理：

ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

【ZCQ型自吸式磁力泵】主要特点：

ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。

【ZCQ型自吸式磁力泵】产品用途：

ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。

【ZCQ型自吸式磁力泵】结构图：

	1	泵体
	2	静环
	3	动环
	4	加水螺栓
	5	叶轮
	6	密封圈
	7	隔板
	8	隔离板
	9	外磁钢总成
	10	内磁钢总成
	11	泵轴
	12	轴套
	13	联接架
	14	电机

【ZCQ型自吸式磁力泵】性能参数：

型号	口径		扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
型号	进口 mm	出口 mm	扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
ZCQ20-12-100	20	12	12	50	0.37	2900	220/380	4
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
注：泵体材质不锈钢(1Cr18Ni9Ti)

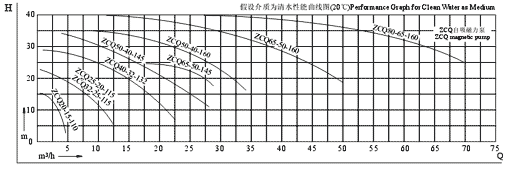

【ZCQ型自吸式磁力泵】性能曲线图：

【ZCQ型自吸式磁力泵】安装示意图：

【ZCQ型自吸式磁力泵】安装尺寸图：

型号	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-Φd
ZCQ20-15-110	90	150	198	225	60	225	54	315	410	90	210	4--Φ18
ZCQ25-20-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-145	105	180	250	280	80	255	60	360	555	130	285	4--Φ12
ZCQ40-32-132	105	200	270	310	90	265	60	375	610	130	350	4--Φ14
ZCQ40-32-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-145	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ65-50-145	145	280	345	390	132	315	60	440	760	210	360	4--Φ16
ZCQ65-50-160	150	280	345	390	132	345	60	475	775	185	360	4--Φ16
ZCQ80-65-125	170	280	345	390	132	446	60	510	80	220	360	4--Φ16
ZCQ80-65-160	180	350	420	470	160	480	100	650	1000	270	390	4--Φ18

【ZCQ型自吸式磁力泵】安装使用：

1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装，泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象，各紧固体要牢固。
5、拧开泵上方的加水螺栓，加入储液水少于泵体容积的三分这二，旋紧螺栓。
6、接上电源试转一下，从电机端看，运转是否与泵转向标记一致。
7、泵停止工作前，先关闭排出阀门，再关闭电源，后关闭吸入管阀门。

【ZCQ型自吸式磁力泵】使用注意事项：

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温度＜100℃，被输送的介质比重≤1.3；介质比重＜1.3时，将影响技术性能。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5 ～1mm，叶轮轴向窜动0.5～2mm时，应更换轴承和轴向动环。

【ZCQ型自吸式磁力泵】故障原因及排除方法：

故障形式	产生原因	排除方法
自吸式磁力泵不出水	1．水泵反转 2．吸入管路漏气 3．泵体内未回储液或储液不足 4．电压太高，启动时内外磁打滑 5．吸程太高或吸入管路太长	改变电机接线杜绝漏气增加泵内储液量调正电压降低吸程或缩短管路
自吸式磁力泵出水不足	1．吸入管径太小 2．叶轮流道阻塞 3．扬程过高 4．转速太低	调换进水管清洗叶轮开大出水阀恢复额定转速
自吸式磁力泵扬程过低	1．流量过大 2．转速太低	关小出水阀恢复额转速
自吸式磁力泵噪音太大	1．轴严重磨损 2．轴套严重磨损 3．驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
自吸式磁力泵漏液	O型密封圈损坏	更换O型密封圈
