IH型不锈钢化工离心泵外形尺寸图

时间:2012-8-1 来源:扬子江泵业 浏览数:710

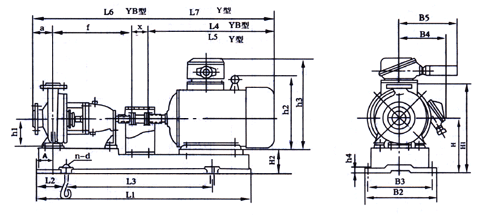

【IH型不锈钢化工离心泵】外形尺寸图:

产品型号

电机型号 功率 (Kw)

外形及安装尺寸

A

L1

L2

L3

L4

a

f

X

L5

B2

B3

B4/B5

h1

h2/h2’

h3

H

H1

H2

n-d

IH50-32-125

YB801-4/0.55



820

150

540

330

80

385

100

895

360

320

150/225

112

170/325

25

197

317

442

4-φ19

YB802-2/1.1

YB90S-2/1.5

80

360

925

155/225

190/340



YB90L-2/2.2

920

170

600

385

950

390

350

30

447

YB100L-2/3.0

430

995

180/225

245/370

467

IH50-32-160

YB801-4/0.55



820

150

540

330

80

385

100

895

360

320

150/225

132

170/325

25

217

377

462

4-φ19

YB802-4/0.75

25

YB90S-4/1.1

360

925

155/225

190/340

25

467

YB90L-2/2.2

80

920

170

600

385

950

390

350

30

YB100L-2/3.0

430

995

180/225

245/370

30

482

YB112M-2/4.0

460

1025

190/225

265/385

30

490

YB132S1-215.5

1020

190

660

510

1070

450

400

210/240

315/430

60

510

4-φ24

IH50-32-200

YB801-4/0.55

80

820

150

540

330

80

385

100

895

360

320

150/225

160

1701325

30

245

425

490

4-φ19

YB802-4/0.75

YB90S-4/I.I

360

925

155/225

190/340

25

495

YB90L-4/1.5

920

170

600

380

950

390

350

30

YB112M-2/4.0

460

1025

1901225

265/385

30

518

YB132S1-215.5

1020

190

660

510

1075

450

400

210/240

3151430

30

260

440

543

4-φ24

YB132S2-2/7.5

30

YB160M1-2/11

1140

210

740

655

1220

490

440

255/240

385/485

30

585

IH50-32-250

YB90S-4/1.1

95

1020

190

660

360

100

500

100

1060

450

400

155/255

180

1901340

30

265

490

515

4-φ24

YB90L-4/1.5

385

1085

YB100L1-4/2.2

430

1130

1801225

245/370

535

YB100L2-4/3.0

YB132S2-2/7.5

1140

210

740

510

1210

490

440

210/240

315/430

280

525

578

YB160M1-2/11

12K

225

840

655

1355

540

490

255/240

385/485

300

625

YB160M2-2/15

YB160L-2/18.5

695

1395

YB180M1-2/22

730

1430

2851240

4301525

645



产品型号

电机型号 功率(Kw)

外形及安装尺寸

A

L1

L2

L3

L4

a

f

x

L5

B2

B3

B4/B5

h1

h2/h2’

h3

H

H1

H2

n-d

IH65-50-125

YB801-4/0.55

80

820

150

540

330

80

385

100

895

360

320

150/225

112

170/325

25

197

337

442

4-φ19

YB802-4/0.75

YB90L-2/2.2

920

170

600

385

950

390

350

155/225

190/340

30

447

YB100L-2/3.0

430

995

180/225

245/370

467

YBI12M-2/4.0

460

1025

190/225

265/385

495

YB132S1-2/5.5

020

190

660

510

1075

450

400

210/240

315/430

490

4-φ24

IH65-50-160

YB801-4/0.55

80

820

150

540

330

80

385

100

895

360

320

150/225

132

170/325

25

217

377

462

4-φ19

YB802-4/0.75

YB90S-4/1.1

360

925

155/225

190/340

467

YB90L-4/1.5

920

170

600

385

950

390

350

30

YB100L-2/3.0

430

995

180/225

245/370

487

YB112M-2/4.0

460

1025

190/225

265/385

490

YB132S1-2/5.5

1020

190

660

510

1075

450

400

210/240

315/430

30

212

372

515

4-φ24

YB132S-2/7.5

YB160M1-2/11

140

210

740

655

1220

490

440

255/240

385/485

557

IH65-40-200

YB802-4/0.75

80

920

170

600

330

100

385

100

915

390

350

150/225

160

170/325

30

245

425

490

4-φ19

YB90S-4/1.1

360

945

155/225

190/340

495

YB90L-4/1.5

385

970

YB100L1-4/2.2

430

1015

180/225

245/370

515

YB132S1-2/5.5

1020

190

660

510

1095

450

400

210/240

315/430

30

260

425

543

4-φ24

YB132S1-2/7.5

YB160M1-2/11

1140

210

740

655

1240

490

440

255/240



385/485

440

585

YB160Mr2/15

IH65-40-250

YB90S-4/1.1



1020

190

660

360

100

500

100

1060

450

400

155/225



190/340



265

490

515

4-φ24

YB90L-4/I.5

385

1080

YB100L1-4/2.2



1130

180/225

245/370

535

YB100L1-4/3.0

430

YB112M-4/4.0

460

1160

190/225

265/385

30

538

YB160M1-2/11

95

1270

225

840

655

1355

540

490

255/240

180

385/485

300

525

625

YB160M-2/15

YB160L-2/18.5

695

1395

YB180M-2/22

730

1420

285/240

430/525

645

YB200L1-2/30

1420

250

940

803

1503

610

550

310/290

475/590

40

320

545

710

4-φ28

IH65-40-315

YB100L-4/3.0

95

1140

210

740

430

125

500

100

1155

490

440

180/225



245/370

30

300

550

570

4-φ24

YB112M-4/4.0

460

1185

190/225

265/385

573

YB132S-4/5.5

510

1235

210/240

315/430

598

YB132M-4/7.5

550

1275

YB160M-4/11

1270

225

840

655

1380

540

490

255/240

385/485

320

570

645

YB160M-2/15

200

YB160L-2/18.5

695

1420

YB180M-2/22

730

1455

285/240

430/525

665

YB200L1-2/30

1420

250

940

803

1528

610

550

310/290

475/590

40

340

590

730

4-φ28

YB200L-2/37

YB225M-2/45

840

1565

345/290

530/615





产品型号

电机型号 功率 (Kw)

外形及安装尺寸

A

L1

L2

L3

L4

a

f

X

L5

B2

B3

B4/B5

h1

H2/h2’

h3

H

H1

H2

n-d

IH80-65-125

YB801-4/0.55

80

820

150

540

330

100

385

100

915

360

320

150/225



170/325

25

217

377

462

4-φ19

YB802-4/0.75

YB90S-4/1.1

360

945

155/225

190/340

467

YB90L-4/1.5

920

170

600

380

970

390

350

YB100L-2/3.0

430

1015

180/225

132

245/370

30

487

YB112M-2/4.0

460

1045

190/225

265/385

490

YB132S1-2/5.5

1020

190

660

510

1095

450

400

210/240

315/430

515

4-φ24

YB132S2-2/7.5

YB160M1-2/11

1140

210

740

655

1240

490

440

255/240

385/485

232

392

557

IH80-65-160

YB802-4/0.75



920

170

600

330

100

385

100

915

390

350

150/225



170/325

25

245

425

490

4-φ19

YB90S-4/1.1

360

945

155/225

190/340



495

YB90L-4/1.5

385

970

YB100L1-4/2.2

430

1015

180/225

245/370

515

1132S1-2/5.5

80

1020

190

660

510

1095

450

400

210/240

160

315/430

30

543

4-φ24

YB132S2-2/7.5

YB160MI-2/II

1140

210

740

655

1240

490

440

255/240

385/485

260

440

585

YB160M2-2/15

IH80-50-200

YB90S-4/1.1

80

920

170

600

360

100

385

100

945

390

350

155/225



190/340



245

445

495

4-φ18.5

YB90L-4/1.5

385

970

YB100L1-4/2.2

430

1015

180/225

245/370

515

YB100L2-4/3.0

YBI12M-4/4.0

460

1045

190/225

265/385

518

YB132S2-2/7.5

1020

190

660

510

1095

450

400

210/240

160

315/430

30

543

4-φ24

YB160MI-2/11

1140

210

740

655

1240

490

440

255/240

385/485

260

460

585

YB160M2-2/15

1280

YB160L-2/18.5

695

YB180M-2/22

730

1315

285/240

430/525

260

460

605

IH80-50-250

YB100L1-4/2.2

95

1020

190

660

430

125

500

100

1155

450

400

180/225



245/370



265

490

535

4-φ24

YB100L2-4/3.0

YB112M-4/4.0

460

1185

190/225

265/385

505

538

YB1325-415.5

1140

210

740

510

1235

490

440

210/240

315/430

30

280

578

YB132M-4/7.5

550

1275

YB160M2-2/15

1270

225

840

655

1380

540

490

255/240

180

385/485

300

525

625

YB160L-2/18.5

695

1420

YB180M-2/22

730

1455

285/240

430/525

645

YB200L1-2/30

1420

250

940

803

1528

610

550

310/290

475/590

40

320

545

715

4-φ28

YB200L1-2/37

YB225M-2/45

840

1565

345/290

530/615

730

IH80-50-315

YB112M-4/4.0



1140

210

740

460

125

500

100

1135

490

440

190/225



265/385

30

325

605

598

4-φ24

YB132S-4/5.5

510

1235

210/240

315/430

623

YB132M-4/7.5

550

1275

YB160M-4/11

1270

225

840

655

1380

540

490

255/240

385/485

40

345

625

670

YB160L-4/15

695

1420

YB200L1-2/30

95

1420

250

940

803

1528

610

550

310/290

225

475/590



365

645

755

4-φ28

YB200L2-2/37

YB225M-2/45

840

1565

345/290

530/615

40

YB250M-2/55

1620

290

1060

935

1660

660

600

385/330

575/740

385

665

875

YB280S-2/75

1820

320

120c

1010

1735

730

670

410/330

640/800

385

665

905





产品型号

电机型号功率(Kw)

外形及安装尺寸

A

L1

L2

L3

k

a

f

X

L5

B2

B3

B4/B5

h1

H2/h2’

h3

H

H1

H2

n-d

IH100-80-125

YB802-4/0.75

95

920

170

600

330







915

390



150/225



170/325

30

245

425

490

4-φ19

YB90S-4/1.1

360

945

155/225

190/340

495

YB90L-4/1.5

385

970

350

YBI00L1-4/2.2

430

015

180/225

245/370

515

YB100L-4/3.0

YBI12M-4/4.0

460

100

385

100

1045

190/225

160

265/385

518

YB132S1-2/5.5

1020

190

660

510

1095

450

400

210/240

315/430



245

425

543

4-φ24

YB132S2-2/7.5

YB160M1-2/11

1140

210

740

655

1240

490

440

255/240

385/485

30

260

440

585

YB160M2-2/15

IH100-80-160

YB90L-4/1.5

95

1020

190

660

385

100

500

100

1085

450

400

155/225



190/340



245

445

495

4-φ24

YB100L1-4/2.2

430

1130

1801225

245/370

515

YB100L2-4/3.0

YB112M-4/4j0

460

1160

1901225

3651385

518

YB132S-2/7.5

1140

210

740

510

1210

490

440

210/240

315/430

30

260

460

558

YB160M1-2/11

1270

225

840

655

1355

540

490

255/240

160

385/485

280

480

605

YB160M2-2/15

YB160L-2/18.5

695

1395

YB180M-2/22

730

1430

285/240

430/525

625

YB200L1-2/30

142C

250

940

803

1503

610

550

310/290

475/590

40

300

500

690

4-φ28

IH100-65-200

YB100L1-4/2.2

95

1140

210

740

430

100

500

140

1170

490

440

1801225



245/370

30

280

505

550

4-φ24

YB100L-4/3.0

YB112M-4/4.0

460

1200

1901225

265/385

553

YB132S-415.5

510

1250

210/240

315/430

578

YB132M-4/7.5

550

1290

YB160M-2/15

1270

225

840

655

1395

540

490

255/240

160

385/485

525

625

YB160L-2/18.5

695

1435

YB180M-2/22

730

1470

285/240

430/525

40

645

YB200L1-2/30

1420

250

940

803

1543

610

550

310/290

475/590

300

545

710

4-φ28

YB200L2-2/37

YB225M-2/45

340

158C

3451290

530/615

320

545

710

IH100-65-250

YB100L2-4/3.0

110

1140

210

740

430

125

500

140

1195

490

440

1801225



2451370

30

300

550

570

4-φ24

YBI12M-4/4.0

460

1225

190/225

265/385

573

YB13252-4/5.5

510

1275

210/240

315/430

598

YB132M-4/7.5

550

1315

YB160M-4/11

127C

225

840

665

1420

540

490

255/240

385/485

320

570

645

YB160L1-4/15

695

1460

YB180M-2/22

730

1495

285/240

200

4301525

665

YB200L1-2/30

1420

250

940

803

1570

610

550

310/290

475/590



340

590

736

4-φ28

YB200L2-2/37

YB225M-2/45

870

1635

345/290

530/615

40

340

590

750

YB250M-2/55

1620

290

1060

935

170C

660

600

385/290

575/740

360

610

850

YB280S-2/75

1820

320

1200

101(

1775

730

670

410/330

640/800

360

610

880





产品型号

电机型号 功率(Kw)

外形及安装尺寸

A

L1

L2

L3

k

a

f

X

L5

B2

B3

B4/B5

h1

h2/h2’

h3

H

H1

H2

n-d

IH100-65-315

YB132S-4/5.5

110

1270

225

840

510

125

530

140

1305

540

490

210/240



315/430

30

345

625

643

4-φ24

YB132M-4/7.5

550

1345

YB160M-4/11

655

1450

255/240

385/485

670

YB160L-4/15

1420

250

940

695

1490

610

550

40

365

645

670

4-φ28

YB180M-4/18.5

730

1525

285/240

430/525

710

YB200L2-2/37

310/290

225

47S/590

755

YB225M-2/45

1620

290

1060

870

1665

660

600

345/290

S30/615

755

YB250M-2/55

935

1730

38S/330

575/740

385

665

875

YB280S-2/75

1820

320

120C

1010

1805

730

670

410/330

640/800

385

665

905

YB280M-2/90

1060

1855

IH125-100-200

YB112M-4/4.0

110

1140

210

740

460

125

500

140

1225

490

440

190/225

200

265/385

30

300

580

573

4-φ24

YB132S-4/5.5

510

1275

210/240

315/430

598

YB132M-4/7.5

550

1315

YB160M-4/11

1270

225

840

655

1420

540

490

250/240

385/485

320

600

645

YB200L-2/30

1420

250

940

803

1568

610

550

310/290

475/590

40

340

620

730

4-φ28

YB200L2-2/37

YB225M-2/45

840

1605

345/290

530/615

340

620

730

YB250M-2/55

1620

290

1060

935

1700

660

600

385/330

575/740

360

640

850

YB280S-2/75

1820

320

1200

1010

1775

730

670

410/330

640/800

360

640

880

IH125-100-250

YB132S-4/5.5

110

1270

225

840

510

140

530

140

1320

540

490

210/240



315/430

30

345

625

643

4-φ24

YB132M-4/7.5

550

1360



YB160M-4/11

655

1465

255/240

385/485

670



YB160L-4/15

1420

250

940

695

1505

610

550

40

365

645

690

4-φ28

YB180M-4/18.5

730

1540

285/240

225

430/525

710

YB225M-2/45

1620

290

"060

840

1650

660

600

345/290

530/615

385

665

775

YB250M-2/55

935

1745

385/330

575/740

385

665

875

YB280S-2/75

1820

320

1200

1010

1820

730

670

410/330

640/800

385

665

905

YB280M-2/90

1060

1870

IH125-100-315

YB160M-4/11

110

1270

225

840

655







1465

540

490

255/240



385/485



370

685

695

4-φ24

YB160L-4/15

1420

250

940

695

1505

610

550

390

705

715

4-φ28

YB180M-4/18.5

730

1540

285/240

430/525

735

YB180L-4/22

750

1560

YB200L-4/30

803

140

530

140

1613

310/290

250

475/590

40

780

YB225S-4/37

845

1655

345/290

530/615

YB280S-2/75

1820

320

1200

1010

1820

730

670

410/330

640/800

410

725

930

YB280M-2/90

1060

1870

IH125-100-400

YB160L-4/15

130

1620

290

1060

695

140

530

140

1505

660

600

225/240



385/485

40

440

795

765

4-φ28

YB180M-4/18.5

730

1540

285/240

430/S2S

785

YB180L-4/22

750

1560

YB200L-4/30

803

1613

310/290

280

47S/S90

836

YB225S-4/37

845

1655

345/290

530/615

850

YB225M-4/45

870

168C

YB250M-4/55

935

1745

385/330

575/740

930





产品型号

电机型号 功率 (Kw)

外形及安装尺寸

A

L1

L2

L3

L4

a

f

X

L5

B2

B3

B4/B5

h1

h2/h27

h3

H

H1

H2

n-d

IH150-125-250

YB160M-4/11

110

270

225

840

655

140

530

140

1465

540

490

255/240

250

385/485

30

370

725

695

4-φ24

YB160L-4/15

1420

250

940

695

1505

610

550

40

390

745

715

4-φ28

YB180M-4/18.5

730

1540

285/240

430/525

735

YB180L-4/22

750

1560

YB220L-4/30

803

1613

310/290

475/590

780

YB225S-4/37

845

1655

345/290

530/615

IH150-125-315

YB180M-4/18.5

130

1620

290

1060

730

140

530

140

1540

660

600

285/240

280

430/525

40

440

775

785

4-φ28

YB180L-4/22

750

1560

YB200L-4/30

803

1613

310/290

475/S90

830

YB225S-4/37

840

1650

345/290

YB225M-4/45

870

1680

530/61S

YB250M-4/55

935

1745

38S/330

STS/740

IH150-125-400

YB200L-4/30

110

1620

290

1060

803

140

530

140

1613





310/290

315

475/S90

40

475

875

865

4-φ28

YB225S-4/37

845

1655

660

600

325/290

S30/61S

YB225M-4/45

870

1680

YB250M-4/55

935

1745

385/330

575/740

965

YB280S-4/75

1820

320

1200

1010

1820

730

670

410/330

640/800

995

YB280M-4/90

1060

1870

IH200-150-250

YB180L-4/22

130

1620

290

1060

750

160

530

180

1620

660

600

51.SSP.40

280

430/525

40

440

815

785

4-φ28

YB200L-4/30

803

1673

310/290

475/590

830

YB225S-4/37

840

1710

S30/615

YB225M-4/45

870

1740

345/290

YB250M-4/55

935

1805

385/330

575/740

930

YB280S-4/75

1820

320

1200

1010

1880

730

670

410/330

640/880

960

IH200-150-315

YB200L-4/30

130

1820

320

1200

803

160

670

180

1813

730

670

310/290

315

475/S90



475

875

865

4-φ28

YB225S-4/37

845

1855

34S/290

530/615

YB225M-4/45

870

1880

YB250M-4/55

935

1945

385/330

575/740

40

965

YB280S-4/75

1010

2020

410/330

640/800

995

YB280M-4/90

1060

2070

IH200-150-400

YB250M-4/55

130

1820

320

1200

935

160

670

180

1945

730

670

38S/330



575/740

40

475

925

965

4-φ28

YB280S-4/75

1010

2020

410/330

315

640/800

995

YB200M-4/90

1060

2070



【IH型不锈钢化工离心泵】安装:

一、IH型不锈钢化工离心泵的安装是否合理,对泵的正常运行和使用寿命有很重要的影响,所以安装前必须仔细校正,不得草率,泵的外形及安装尺寸。
二、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度(或倒灌高度)必须根据泵的汽蚀余量特性,管路阻力损失特性及高温水的吸入液面压力来确定。
   1、泵吸上使用情况下,应在吸入管路上装上底阀,并在出口管路上设置壤液螺孔或阀门,以供起动前灌泵之用。
   2、泵倒灌使用情况下,应在吸入管路上装上阀门和过滤器,以免杂物进入。
三、吸入和吐出管路应该另有支架,不能用作支承。
四、安装的地点,应便于巡回检查和检修。
五、IH型不锈钢化工泵安装顺序:
  1、将机组放在埋有地脚螺栓的基础上,在底座和基础之间放置成对的楔垫作找正之用。
  2、松开联轴器。用水平仪分别放在泵轴或底座上,通过调整禊垫,找正机组的水平后,适当拧紧地脚螺栓,以防走动。
  3、用混凝土灌注底座和地脚螺检孔。
  4、待混凝土干涸后,应拧紧地脚螺栓,并重新检查泵轴的氷平度。
  5、在接好管路及确定原动机转动方向以后,接上联轴器,再核对一遍轴的同心度,测量联轴器的外园上下,左右的差异不得超过0.1mm,两联轴器端面间隙,在一周内大和小的间咪差不得超过0.3mm.
  6、在机组实际运行3 — 4小时后作后检查,如无不良现象,则认为安装合格。

【IH型不锈钢化工离心泵】起动前准备:

1、IH型不锈钢化工离心泵起动前要把泵和现场清理千净。
2、检查托架内润滑油量是否适量(油面在油位计中心线2mm左右)油位计是否完好。
3、未接联轴器前检查原动机的转向,与泵的转向箭头一致后,接好联轴器。
4、在装好机械密封或填料和联轴器后可方使地用手转动泵轴,应无碰擦现象,并将联轴器的防护罩安装好。
5、IH型不锈钢化工泵在吸上情况下使用,起动前应灌泵或抽真空;泵在倒灌情况下使用,起动前应用所输送液体将泵灌满,驱除泵中的空气后,将吐出管的闸阀关闭。
6、IH型不锈钢化工泵起动前检查基础螺检有无松动。压盖是否歪斜,以及润滑油和冷却水的供应情况。

【IH型不锈钢化工离心泵】起动、运行与停止:

IH不锈钢化工离心泵起动:
1、关闭进出口压力(或真空)计和出水阀门、如有旁通管、此时也应关闭。起动电机(好先点动、确认泵转向正确后,才开始正式运行)。然后打开进出口压力(或真空)计,当泵达到正常转速,且仪表指出相应压力时,再慢慢打开出水阀门,调节到需要的工况。在吐出管路关闭的情况下,泵连续工作的时间,不能超过3分钟。
2、IH型不锈钢化工泵起动过程中要时时注意原动机的功率读数及泵的振动情况,振动数不应超过0.06毫米,测定部位是轴承座。
3、IH型不锈钢化工泵密封情况:机械密封应无泄漏、发热现象、填料密封^I呈连续滴流状态。
IH型不锈钢化工泵运行:
1、经常检查泵和电机的发热情况(轴承的温升不应超过75℃)及油位计供油情况。一般每运行1500小时后,要全部更换润滑油一次。
2、不能用吸入阀来调节流量,避免产生汽蚀。
3、IH型不锈钢化工泵不宜在低于30%设计流量下连续运转,如果必须在该条件下连续运转,则应在出口处安装旁通管,排放多余的流量。
4、注意泵运转有无杂音,如发现异常状态时,应及时消除或停车检查。
IH型不锈钢化工泵停止:
1、缓慢关闭吐出口管路闸阀(如果泵在倒灌情况下使用,还要关闭吸入管路的闸阀)、并关闭各种仪表的开关。
2、切断电源
3、如果IH型不锈钢化工泵的密封采用外部引液时,还要关闭外引液阀门。
4、如果IH型不锈钢化工泵使用环境温度低于液体凝固点时,要放净泵内的液体,以防冻裂。
5、如果IH型不锈钢化工泵长时间停车不用,除将泵内的腐蚀性液体放净外,各零部件应拆卸清洗干净,尤其是密封腔。好是将泵拆下清洗后重新装好,除涂油防锈处理和封闭泵进、出口外,还应定期检。

【IH型不锈钢化工离心泵】拆卸与装配:

IH型不锈钢化工泵拆卸:
由于采用了加长联轴器,拆卸泵时,不必拆卸进、出口管路,泵体和电机,只需拆下加长联轴器中的中间联轴器,即可拆出转子部件,进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵,放净泵内液体和悬架体内的润滑油。(注:如泵上还有另外附加管路亦应拆下)。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动,然后再拆下机械密封端盖,将机械密封连同轴套一起取下,再将轴套和机械密封拆开。
如果密封采用填料,则可从泵盖中直接拆下轴套,再顺次拆下填料压盖,填料和填料环等。
如果密封采用特殊结构,应注意不同的拆卸方法。
5、拆下中间支架与悬架支架。
6、拆下泵联轴器和键。
7、拆下悬架体两端的防尘盘和轴承的前、后盖,再将轴连同轴承一起从悬架体内取下。
8、从泵轴上拆下轴承。
IH型不锈钢化工泵装配:与拆卸程序相反进行。

【IH型不锈钢化工离心泵】注意事项:

IH型不锈钢化工泵可根据不同的使用条件安装不同形式的机械密封,〈如内装单端面平衡型和非平衡型, 双端面平衡型及非平衡型,外装式机械密封等。〉根据所选用密封型式的不同,其使用方法和注意事项也有所不同,具体情况请参阅机械密封安装使用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件",下面仅提几点一般应注意的事项。
1. 由于机械密封一般适用在清洁的,无悬浮颗粒的介质中使用,因此,对新安装的管路系统和储液灌,应认真冲洗干净,严防固体杂质进入机械密封端面帀使密封失效。
2. 在易结晶的介质中,使用机械密封应注意经常冲洗。停车后重新起动前,要将机械密封上的结晶清洗干净。
3. 拆卸机械密封应仔细,不许用手锤,铁器等敲击,以免破坏动、静环密封面。
4. 如果有污垢拆不下来时,应设法清除污垢,冲洗干净后再进行拆卸,以免损坏密封元件。
5. 安装机械密封前,应检查所有密封元件是否有失效或损坏,如有则应重新修复或更换。
6. 应严格检查动环与静环的相对磨擦密封面,不允许有任何细微的划痕、碰伤等缺陷。所有另部件,包括泵体,叶轮,密封腔等在装配前均应冲洗千净,尤其是动、静环端面,要用清洁,柔软的布或棉纱认真擦拭干净,然后涂上一层清洁的油脂或机油。
7. 装配中要注意消除偏差,紧固螺钉时,要均匀拧紧,避免发生偏斜,使密封失效。
8. 正确调整弹黃的压缩量,泵安装好以后,以手扳动转子时,应感觉到密封弹黃既有一定的压缩量,而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动,则应适当调松一些。
9.对有外部冲洗的机械密封,起动前应先开启冲洗波,使密封腔内充满密封液。停车时,先停泵,后关密封冲洗液。

联系方式

浙江扬子江泵业有限公司

客服1:0577-67980815

客服2:0577-67980810

传真:0577-67986930

地址:浙江省永嘉县东瓯街道东瓯工业园区

浙江扬子江泵业有限公司版权所有 浙ICP备07035632号-3

商务办公地址:浙江省永嘉县东瓯街道东瓯工业园区

销售热线:0577-67980815 67980810 传真:0577-67986930

本网站所有图片和资料均属扬子江泵业公司所有,未经同意不得转贴
