2BV7系列分体式水环真空泵外形示意图
时间：2012-10-31 来源：扬子江泵业 浏览数：1089

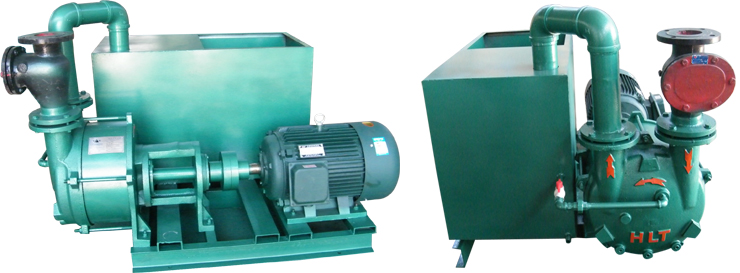

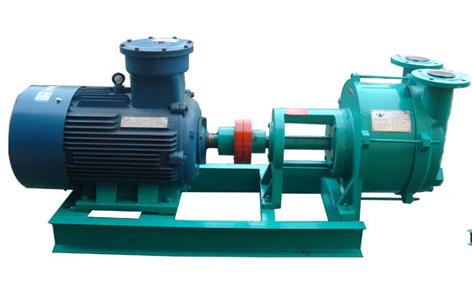

2BV7系列分体式水环真空泵外形示意图
结构及特点:
2BV7分体式水环真空泵，是集2BV5、2SK优点于一身的一种新型真空泵。该泵具有节能高效、结构合理、维修方便、无油、无泄漏、同等功率抽速大、真空度高等特点。
该泵广泛应用于防爆化工、真空挤砖机、塑料制管、印染、制药、食品、制糖、建材等领域。
主要技术性能指标：
|
型号
|
抽气量m3/min
|
极限压力MPa
|
输入功率kw
|
转速r/min
|
工作液流量m3/h
|
|
2BV7110
|
2.7
|
0.098
|
4
|
1440
|
0.4
|
|
2BV7111
|
3.8
|
0.098
|
5.5
|
1440
|
0.5
|
|
2BV7121
|
4.6
|
0.098
|
7.5
|
1440
|
0.6
|
|
2BV7131
|
6.6
|
0.098
|
11
|
1440
|
0.9
|
|
2BV7161
|
8.3
|
0.098
|
15
|
970
|
1.2
|
|
2BV7171
|
10
|
0.098
|
18.5
|
1150
|
1.2
|
|
2BV7181
|
12
|
0.098
|
22
|
1250
|
1.2
|

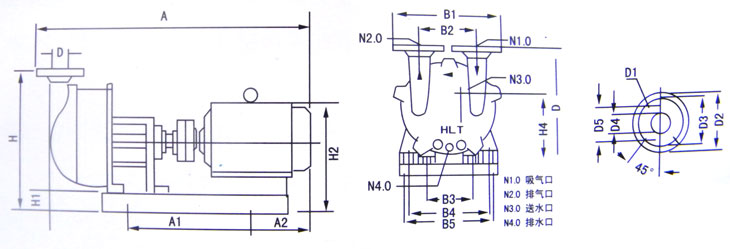

外形及安装尺寸：
|
型号
|
A
|
A1
|
A2
|
B1
|
B2
|
B3
|
B4
|
B5
|
D
|
D1
|
D2
|
D3
|
D4
|
D5
|
H
|
H1
|
H2
|
H3
|
H4
|
|
2BV7110
|
1080
|
600
|
300
|
340
|
180
|
180
|
255
|
300
|
2″
|
16
|
160
|
123
|
52
|
97
|
370
|
8
|
335
|
361
|
202
|
|
2BV7111
|
1100
|
600
|
300
|
340
|
180
|
180
|
265
|
300
|
2″
|
16
|
160
|
123
|
52
|
97
|
380
|
8
|
370
|
371
|
212
|
|
2BV7121
|
1115
|
625
|
330
|
382
|
200
|
200
|
265
|
325
|
2″
|
16
|
182
|
142
|
66.5
|
113
|
395
|
10
|
370
|
385
|
217
|
|
2BV7131
|
1300
|
625
|
350
|
382
|
200
|
200
|
300
|
325
|
2″
|
16
|
182
|
142
|
66.5
|
113
|
435
|
10
|
435
|
427
|
249
|
|
2BV7161
|
1550
|
800
|
450
|
430
|
250
|
250
|
370
|
350
|
2″
|
18
|
182
|
156
|
66.5
|
130
|
530
|
10
|
495
|
521
|
303
|
外形示意图：
文章来源于扬子江泵业有限公司制作，欢迎访问公司网站：http://www.yzjbf.cn
