2XZ型旋片式真空泵的工作原理及结构图

时间:2012-12-8 来源:扬子江泵业 浏览数:2793

一、2XZ型旋片式真空泵概述:

2XZ型旋片式真空泵为双级直联结构,它的工作性能由高压级与低压级二部份组成,它的吸入口与真空设备连接,在运转时将容器内的气体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级入口的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空,2XZ型旋片式真空泵的技术参数为6×10-2 Pa,泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、
制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。

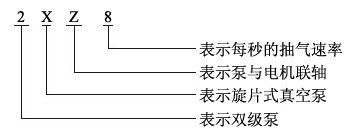

二、2XZ型旋片式真空泵的型号意义:


三、2XZ型旋片式真空泵的性能参数表:

参数/型号

2XZ-0.25

2XZ-0.5

2XZ-1

2XZ-2

2XZ-4

抽气速率m3/h(L/S)

50(HZ)

0.9(0.25)

1.8(0.5)

3.6(1)

7.2(2)

14.4(4)

60(HZ)

1.1(0.3)

2.1(0.6)

4.3(1.2)

8.6(2.4)

17.2(4.8)

极限压力

(Pa)

分压力

≤6×10-1

≤6×10-2

≤6×10-2

≤6×10-2

≤6×10-2

全压力

≤6.5

≤1.33

≤1.33

≤1.33

≤1.33

50HZ

转速(r/min)

1400

1400

1400

1400

1400

60HZ

转速(r/min)

1720

1720

1720

1720

1720

电机功率(kw)

0.12

0.18

0.25

0.37

0.55

电源电压(V)

220

220/380

220/380

220/380

220/380

进气口口径(mm)(外径)

φ15

φ20

φ20

φ30

φ30

噪音(dBA)

63

65

65

68

68

容油量 (L)

0.5

0.6

0.7

1

1.2

外形尺寸(mm)

403×130×240

447×168×260

469×168×260

514×168×282

565×168×282

重量(Kg)毛重/净重

16/15

17/16

18/17

22/20

24/22


参数/型号

2XZ-6

2XZ-8

2XZ-15

2XZ-25

抽气速率(L/s)

50(HZ)

21.6(6)

28.8(8)

54(15)

90(25)

60(HZ)

26(7.2)

34.5(9.6)

64.8(18)

108(30)

极限压力

分压力

≤4×10-2

≤4×10-2

≤4×10-2

≤4×10-2

(Pa)

全压力

≤1

≤1

≤1

≤1

转速(r/min)

50(HZ)

1400

1400

1400

1400

60(HZ)

1720

1720

1720

1720

电机功率(kw)

0.75

1.1

1.5

2.2

电源电压(V)

380

380

380

380

进气口口径(mm)

KF -40

KF -40

KF -40

KF -50

噪音(dBA)

68

70

70

72

容油量(L)

2

3

4

5

外形尺寸(mm)

565×200×342

650×240×430

700×240×430

770×240×430

毛重/净重(Kg)

50/40

70/60

86/75

98/85

四、2XZ型旋片式真空泵的工作原理及结构图:

2XZ旋片式真空泵系双级高速直联结构

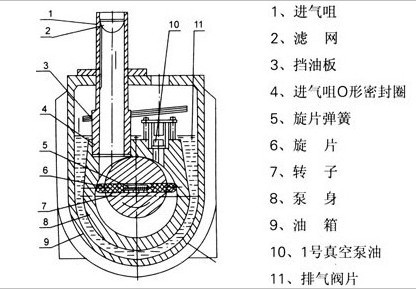

旋片式真空泵。它有偏心地装在泵腔内的转子,及转子槽内的旋片。转子带动旋片转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。图一为2XZ型旋片式真空泵工作原理示意图。双级是两个单级串联而成。

图一:2XZ型旋片式真空泵的结构图

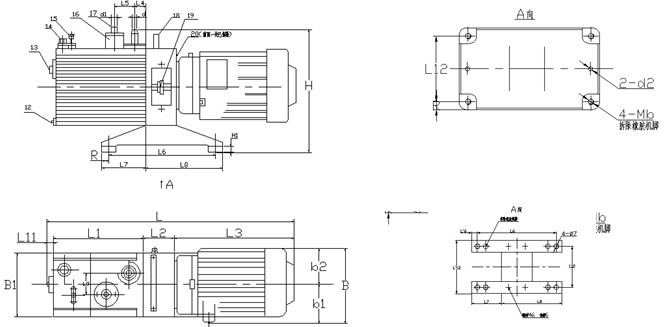

五、2XZ型旋片式真空泵的安装尺寸表:

型号

矩形管

L7

L8

L6

L’6

L12

L’12

2XZ-0.25

30×20

61

156

175



70

109

2XZ-0.5/1

30×20

73

182

240

7.5

88

118

2XZ-2/4

40×25

102

188

270

10

94

134

2XZ-8

40×25

102

192

255

19.5

140

180

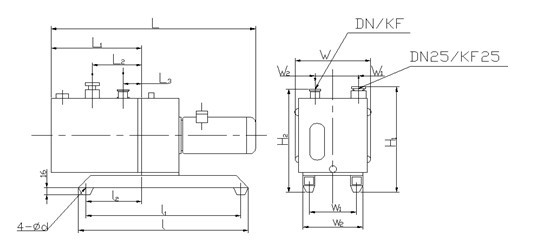

型号

L

L1

L2

L3

l

l1

l2

W

W1

W2

w1

w2

H1

H2

DN

KF

Φd

2XZ-6

550

220

105

64

302

250

85

175

55

66

136

182

315

280

25

40

7

2XZ-8

624

255

175

64

495

455

180

238

75

100

182

232

414

388

25

40

8

2XZ-15

703

315

175

64

495

455

180

238

75

100

182

232

414

388

25

40

8

2XZ-25

743

355

175

64

495

455

180

238

75

100

182

232

414

388

25

50

8

六、2XZ型旋片式真空泵的特点:

2XZ型旋片式真空泵具有体积小,重量轻、噪声低、起动方便等优点。此外,还有防止返油的措施(2XZ-8)和无防止油封漏油污染场地的措施。
1、2XZ型旋片式真空泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。
2、2XZ型旋片式真空泵进气口连续敞通大气运转,不得超过三分钟。
3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
4、泵有得作压缩泵或输送泵用。
5、2XZ型旋片式真空泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时,按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道,其直径应不小于泵的进气口直径,且管道应短和弯头少,同时注意管道的泄漏。
8、每次起动前着重查看油位,以停泵时注油至油标玻璃直径的4/5高度为宜。
9、具泵油采用清洁的1号或100号真空泵油。
10、2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难,可拨掉进气管塞帽起动,随后投入运转。

七、2XZ型旋片式真空泵操作须知:

1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入2XZ型旋片式真空泵,堵塞油孔。

2.2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接真空阀,应与2XZ真空泵同时动作。

3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起2XZ型旋片式真空泵极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,极限真空可得到改善。

4.检查2XZ型旋片式真空泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。

5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长2XZ型旋片式真空泵泵油寿命。

6.2XZ型旋片式真空泵用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。

   (1)一般情况下,凡希望总压强在6X10-2帕以上的应用上海飞鲁真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。
   (2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。
   (3)如果环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真空泵油或机械油。

八、2XZ型旋片式真空的维护和保养:


①、2XZ型旋片式真空泵注意事项:

1.保证泵的清洁,防止杂物进入泵内。
2.保持油位。
3.注意观察油的清洁,若泵油变脏、混浊、水份或其它挥发性物质进入2XZ型旋片式真空泵内而影响极限真空时,可开气镇阀净化之,观察极限真空回升情况,数小时无效,应更换泵油,必要时可再次更换。换油方法:泵运转约半小时,使油变稀,停泵从放油孔放油,再敞开进气口运转10~20秒钟,此间可从吸气口缓缓加入少量清洁泵油,以更换泵腔内存油。如出来的油很脏,后者可重复进行。
4.不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗2XZ型旋片式真空泵内零件时,一般用纱布擦拭即可以。有金属碎屑、砂泥或其它有害物质必须清洗时,可用汽油等擦洗,干燥后方可装配,切忌用汽油浸泡。
5.倘若因泵需拆开清洗或检修,必须注意拆装步骤,以免损坏机件。

②、2XZ型旋片式真空泵拆装步骤简述如下:

(一)、拆卸2XZ型旋片式真空泵:
1.放油
2.松开进气咀法兰螺钉,拔出进气咀,松开
气镇阀法兰螺钉,拔出气镇阀。
3.拆下2XZ型旋片式真空泵油箱。
4.拆除止回阀开口销,拆下止回阀叶轮。
5.拆除支座与泵的连接螺钉,拆下2XZ型旋片式真空泵装件,电机拆否视方便而定。
6.松开泵盖螺钉,拆下泵盖,拉出二转子及旋片。拆下低级转子时,麻先拆下开口销。
(二)、装配2XZ型旋片式真空泵:
1.用纱布擦净零件,防止回丝堵塞油孔,好用清洗液和刷子清洗。
2.把旋片装入转子槽内后,把高级转子装入定子即泉身内,装L高级泵盖、销、螺钉、键、联轴节,用手旋转,应无泄阻和明显轻重,装时应使定子顶面朝下,以借助重力使转子贴近定子圆弧面,此间隙好在0.0lmm。
3.低级转子装配方法同上。
4.装上2XZ型旋片式真空泵止回阀叶轮等止回零件,应使止回阀头平面对准进油咀油孔,按工作时的转向旋转转子并用手轻轻反向挡住叶轮,油孔应时开时闭,调整阀头平面大开启高度为O.8~1.2毫米,具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法:面对叶轮,使Φ3mm传动销处于右手水平位置,顺时针方向拨动叶轮,此时止回阀头平面的开启高度近于大,应为0.8~1.2mm。转子停止在任何位置,手从叶轮上松开后,止回阀头应自动落下关闭油孔。
5.装上2XZ型旋片式真空泵的排气阀、挡油板等零件。
6.把泵部、键、联轴节、电机装在支座上。
7.装油箱。
8.插入进气咀,气镇阀,装上法兰固紧。

注意:1、装配时2XZ型旋片式真空泵磨擦面涂上清洁真空泵油。2、记住零件原装配位置,可减少跑合时间。3、紧固件应无松动。
