电磁变速螺杆泵性能参数

时间：2013-1-17 来源：扬子江泵业 浏览数：655

G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

G型电磁调速单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵“莫诺泵”《MONOPUMPS》，德国称“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。它的大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的改革创新。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我集团生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备件的正常供应。本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务。
一般说来G型电磁调速单螺杆泵可作为一种通用泵。运行速度可高可低，泵的出出口额定压力可随泵的级数增加而增加，每增加一级，压力就增加0.6Mpa，所以使用范围术广。
G型电磁调速单螺杆泵应用领域：
1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框太滤机等设备。
2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业：输送原油。近年来尤其成功的抽吸地下千料之深的原油与水的混合物，煤田里的煤田所和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、医药、日化：各种粘稠浆、乳化液、各种软膏化装品等的输送。
5、食品罐头业：各种粘稠淀粉、食油、蜂蜜、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
6、酿造业：各种发酵粘船工液、浓酒糟、粮食制品渣、各种酱类、浆和含有块状固态物的粘液等。
7、建筑工业：水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送。
8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。
五、选型原则
G型电磁调速单螺杆泵根据介质粘度选择泵的转速

介质粘度
1-1000（CSt）
1000-10000（CSt）
10000-100000（CSt）
100000-1000000（CSt）
转速
600-1000
300-600
200-400
20-100

根据介质的磨损性选择泵的转速

无磨损性
淡水、促凝剂、油浆汁、肉沫、肥皂水、血液、甘油等
600-1000
一般
泥浆、工业废水、油漆颜料、粘灰浆、鱼、麦夫、菜籽油过滤后的沉积物等
300-600
严重
石灰浆、粘土、灰泥、陶土
50-200

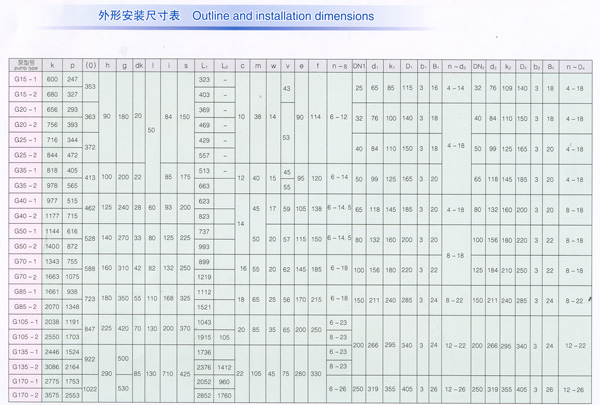

G型螺杆泵结构图：

G型电磁调速单螺杆泵固定转速时的性能参数

型号
转数
(r/min)
流量
(m3/h)
压力
(Mpa)
扬程
m
电机
功率
(kw)
必需汽
蚀余量
(m)
进口法
兰通径
(mm)
出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
G10-1
960
0.1
0.8
80
0.55
4
Dg25
Dg25
0.8
15
G10-2
960
0.1
1.6
160
0.55
4
Dg25
Dg25
0.8
15
G13-1
960
0.4
0.6
60
0.55
4
Dg25
Dg25
0.8
15
G13-2
960
0.4
1.2
120
0.55
4
Dg25
Dg25
0.8
15
G15-1
960
0.8
0.6
60
0.75
4
Dg25
Dg25
1
20
G15-2
960
0.8
1.2
120
0.75
4
Dg25
Dg25
1
20
G20-1
960
1.2
0.6
60
0.75
4
Dg25
Dg25
1.5
25
G20-2
960
1.2
1.2
120
1.1
4
Dg25
Dg25
1.5
25
G25-1
960
2
0.6
60
1.5
4
Dg32
Dg25
2
30
G25-2
960
2
1.2
120
2.2
4
Dg32
Dg25
2
30
G30-1
960
5
0.6
60
2.2
4
Dg50
Dg40
2.5
35
G30-2
960
5
1.2
120
3.0
4
Dg50
Dg40
2.5
35
G35-1
960
8
0.6
60
3.0
4
Dg65
Dg50
3
40
G35-2
960
8
1.2
120
4.0
4
Dg65
Dg50
3
40
G40-1
960
12
0.6
60
4.0
4
Dg80
Dg65
3.8
45
G40-2
960
12
1.2
120
5.5
4
Dg80
Dg65
3.8
45
G50-1
960
20
0.6
60
5.5
4．5
Dg100
Dg80
5
50
G50-2
960
20
1.2
120
7.5
4．5
Dg100
Dg80
5
50
G60-1
960
30
0.6
60
11
5
Dg125
Dg100
6
60
G60-2
960
30
1.2
120
15
5
Dg125
Dg100
6
60
G70-1
720
45
0.6
60
11
5
Dg150
Dg125
8
70
G70-2
720
45
1.2
120
15
5
Dg150
Dg125
8
70
G85-1
720
65
0.6
60
15
5
Dg150
Dg150
10
80
G85-2
720
65
1.2
120
18.5
5
Dg150
Dg150
10
80
G105-1
720
145
0.6
60
22
5
Dg200
Dg200
15
110
G105-2
720
145
1.2
120
30
5
Dg200
Dg200
15
110
G135-1
720
350
0.6
60
37
5
Dg250
Dg250
20
150
G135-2
720
350
1.2
120
45
5
Dg250
Dg250
20
150

G型电磁调速单螺杆泵单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号 压力0.3Mpa 压力0.6Mpa 可调转数
转数
(r/min) 		流量
(m3/h) 		电动机
功率
(kw) 		转数
(r/min) 		流量
(m3/h) 		电动机
功率
(kw) 		转数
(r/min)		 流量
(m3/h) 		电动机
功率
(kw)
G20-1 960 0.96 0.75-6级 960 0.8 0.75-6级 125～1250 0.1～1.5 1.1
720 0.8 0.55-8级 720 0.5 0.75-8级
510 0.4 0.55-4级/齿轮箱 510 0.3 0.75-4级/齿轮箱
G25-1 960 2.4 0.75-6级 960 2 1.5-6级 125～1250 0.1～3 1.5
720 1.5 0.55-8级 720 1.27 1.1-8级
510 1.08 0.55-4级/齿轮箱 510 0.9 1.1-4级/齿轮箱
G30-1 960 3.6 1.5-6级 960 3 2.2-6级 125～1250 0.2～4 2.2
720 2.28 1.1-8级 720 1.9 1.5-8级
510 1.63 1.1-4级/齿轮箱 510 1.35 1.5-4级/齿轮箱
G35-1 720 4.8 2.2-8级 720 4.04 3-8级 125～890 0.3～5 3
510 3.36 1.5-4级/齿轮箱 510 2.8 2.2-4级/齿轮箱
380 1.92 1.1-4级/齿轮箱 380 1.60 1.5-4级/齿轮箱
G40-1 510 6.8 2.2-4级/齿轮箱 510 5.6 3-4级/齿轮箱 125～890 0.3～10 4
380 5.1 1.5-4级/齿轮箱 380 4 2.2-4级/齿轮箱
252 2.65 1.1-6级/齿轮箱 252 2.2 1.5-6级/齿轮箱
G50-1 510 13.8 4-4级/齿轮箱 510 11.5 5.5-4级/齿轮箱 80～750 1～18 5.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
G60-1 510 20.8 7.5-4级/齿轮箱 510 16 11-4级/齿轮箱 63～630 1～20 11
380 15.6 7.5-4级/齿轮箱 380 12 11-4级/齿轮箱
252 7.8 5.5-6级/齿轮箱 252 6 7.5-6级/齿轮箱
G70-1 510 26 11-4级/齿轮箱 510 20 11-4级/齿轮箱 56～560 1～22 11
380 17 7.5-4级/齿轮箱 380 13 11-4级/齿轮箱
252 9.1 7.5-6级/齿轮箱 252 7 7.5-6级/齿轮箱
G85-1 380 32 11-4级/齿轮箱 380 25 15-4级/齿轮箱 37～370 2～24 15
252 21 7.5-6级/齿轮箱 252 16 11-6级/齿轮箱
189 11 5.5-8级/齿轮箱 189 8 11-8级/齿轮箱
G105-1 380 80 15-4级/齿轮箱 380 65 22-4级/齿轮箱 29～290 3～50 22
252 44 15-6级/齿轮箱 252 34 22-6级/齿轮箱
189 29 11-8级/齿轮箱 189 22 15-8级/齿轮箱
G135-1 380 132 37-4级/齿轮箱 380 120 45-4级/齿轮箱 18～180 3～56 45
252 95 30-6级/齿轮箱 252 80 37-6级/齿轮箱
189 65 18.5-6级/齿轮箱 189 53 30-8级/齿轮箱

G型电磁调速单螺杆泵双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
型号 压力0.8Mpa 压力1.2Mpa 可调转数
转数
(r/min) 		流量
(m3/h) 		电动机
功率
(kw) 		转数
(r/min) 		流量
(m3/h) 		电动机
功率
(kw) 		转数
(r/min)		 流量
(m3/h) 		电动机
功率
(kw)
G20-2 960 0.96 1.5-6级 960 0.8 1.5-6级 125～1250 0.1～1.5 1.5
720 0.8 1.1-8级 720 0.5 1.5-8级
510 0.4 1.1-4级/齿轮箱 510 0.3 1.1-4级/齿轮箱
G25-2 960 2.4 1.5-6级 960 2 2.2-6级 125～1250 0.1～3 2.2
720 1.5 1.1-8级 720 1.27 1.5-8级
510 1.08 1.1-4级/齿轮箱 510 0.9 1.5-4级/齿轮箱
G30-2 960 3.6 3-6级 960 3 3-6级 125～1250 0.2～4 3
720 2.28 1.5-8级 720 1.9 2.2-8级
510 1.63 1.5-4级/齿轮箱 510 1.35 2.2-4级/齿轮箱
G35-2 720 4.8 3-8级 720 4.04 4-8级 125～890 0.3～5 4
510 3.36 2.2-4级/齿轮箱 510 2.8 3-4级/齿轮箱
380 1.92 1.5-4级/齿轮箱 380 1.60
G40-2 510 6.8 4-4级/齿轮箱 510 5.6 5.5-4级/齿轮箱 125～890 0.3～10 5.5
380 5.1 3-4级/齿轮箱 380 4 4-4级/齿轮箱
252 2.65 2.2-6级/齿轮箱 252 2.2 3-6级/齿轮箱
G50-2 510 13.8 5.5-4级/齿轮箱 510 11.5 7.5-4级/齿轮箱 80～750 1～18 7.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
G60-2 510 20.8 15-4级/齿轮箱 510 16 15-4级/齿轮箱 63～630 1～20 15
380 15.6 11-4级/齿轮箱 380 12 15-4级/齿轮箱
252 7.8 7.5-6级/齿轮箱 252 6 11-6级/齿轮箱
G70-2 510 26 15-4级/齿轮箱 510 20 18.5-4级/齿轮箱 56～560 1～22 18.5
380 17 11-4级/齿轮箱 380 13 15-4级/齿轮箱
252 9.1 11-6级/齿轮箱 252 7 11-6级/齿轮箱
G85-2 380 32 18.5-4级/齿轮箱 380 25 22-4级/齿轮箱 37～370 2～24 22
252 21 15-6级/齿轮箱 252 16 18.5-6级/齿轮箱
189 11 15-8级/齿轮箱 189 8 15-8级/齿轮箱
G105-2 380 80 30-4级/齿轮箱 380 65 37-4级/齿轮箱 29～290 3～50 37
252 44 30-6级/齿轮箱 252 34 30-6级/齿轮箱
189 29 22-8级/齿轮箱 189 22 22-8级/齿轮箱
G135-2 380 132 55-4级/齿轮箱 380 120 75-4级/齿轮箱 18～180 3～56 75
252 95 55-6级/齿轮箱 252 80 75-6级/齿轮箱
189 65 37-8级/齿轮箱 189 53 45-8级/齿轮箱

G型电磁调速单螺杆泵单、双级水煤浆工作泵的性能参数
泵 型 流量
(m3/h)		 工作压力(Mpa) 转数(r/min) 齿轮减速配套调速电机(kw)
G30-2 　～1 1.2 30～300 YCT160/4A-2.2
G35-2 　～2 1.2 30～300 YCT160/4A-2.2
G40-2 　～3 1.2 30～280 YCT160/4A-3
G50-1 　～4.5 0.6 28～280 YCT180/4A-4
G50-2 　～4.5 1.2 28～280 YCT200/4A-5.5
G60-1 　～6.5 0.6 25～250 YCT200/4A-5.5
G60-2 　～6.5 1.2 25～250 YCT200/4B-7.5
G70-1 　～8 0.6 25～250 YCT200/4B-7.5
G85-1 　～12.5 0.6 18～180 YCT225/4A-11
G105-1 　～20 0.6 14～140 YCT225/4B-15
G135-1 　～35 0.6 10～100 YCT250/4B-22

说明：
1、以上性能参数是常温清水试验时的试验数据；
2、对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。
