ISGB型便拆立式管道离心泵结构图

时间：2013-3-20 来源：扬子江泵业浏览数：1213

一、产品概述：
ISGB型便拆立式管道离,心泵是在ISG型泵的基础上开发成功的一种结构新颖,技术先进的产品。该立式泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。该泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。

三、产品特点：
1、结构新颖，技术先进。
2、突破设计，便拆结构。
3、运转更平稳，使用寿命长。
4、配套更方便，采用独立轴承体。

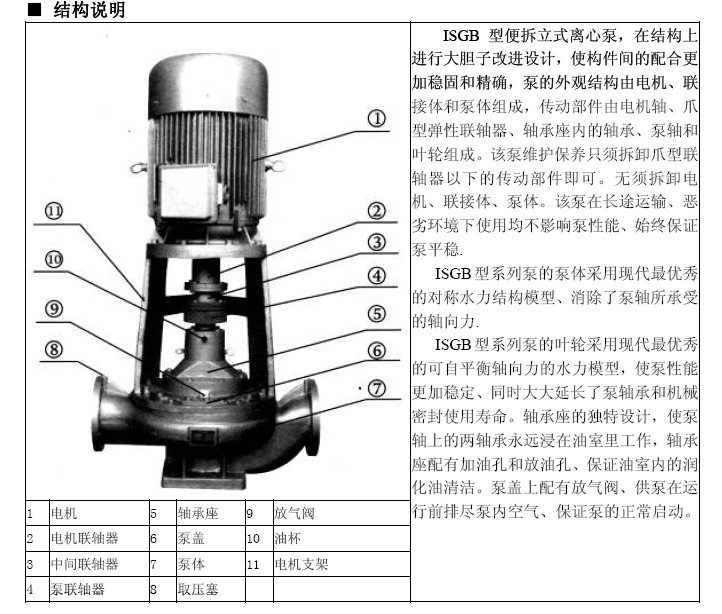

ISGB型便拆立式管道离心泵结构图：

性能参数：

序	型号	流量Q		扬程 H(m)	效率 N %	转速 r/min)	电机功率 (kw)	必需汽蚀余量 (m)	外形尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫)
序	型号	M3/h	(1/s)	扬程 H(m)	效率 N %	转速 r/min)	电机功率 (kw)	必需汽蚀余量 (m)	1	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
001	40-10	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3	270	230	680	120×170	85	80×130	4-φ14	φ150	φ110	4-φ18	SD41-0.5	105
002	40-12.5	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	270	230	690	120×170	85	80×130	4-φ14	φ150	φ110	4-φ18	SD41-0.5	105
003	40-16	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	300	230	690	120×170	90	80×130	4-φ14	φ150	φ110	4-φ18	SD41-0.5	110
004	40-20	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	300	230	680	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18	SD41-0.5	105
005	40-24	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	340	270	750	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18	SD61-0.5	115
006	40-28	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	340	270	780	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18	SD61-0.5	115
007	40-32	4.4 6.3 8.3	1.22 1.75 2.31	23 32 30	35 40 40	2900	1.5	2.3	340	270	690	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18	SD61-0.5	115
008	40-36	3.7 5.3 .7.0	1.03 1.47 1.94	38 36 34.5	29	2900	1.5	2.3	370	330	780	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	120
009	40-44	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	20 31 30	2900	3.0	2.3	370	330	795	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	120
010	40-50	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4.0	2.3	370	330	820	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	120
011	40-60	3.8 5.5 7.2	1.06 1.53 2.0	61.5 60 56	23 27 26	2900	4.0	2.3	440	405	855	145×205	100	100×160	4-φ18	φ150	φ110	4uφ18	SD61-0.5	120
012	40-70	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	440	405	895	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	120
013	40-80	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	440	405	895	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	120
014	40-10(I)	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3	310	230	720	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD41-0.5	120
015	40-12.5(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	310	230	720	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD41-0.5	120
016	40-16(I)	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	310	240	720	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD41-0.5	120
017	40-20(I)	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	310	240	730	145×205	100	100×160	4-φ18	φ150	φ110	4-φ18	SD41-0.5	120
018	40-24(I)	7.3 10.4 13.5	2.38 2.89 3.75	26 24 20	50	2900	1.5	2.3	340	300	750	145×205	105	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	125
019	40-28(I)	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	340	300	780	145×205	105	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	125
020	40-32(I)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	2.3	340	300	810	145×205	105	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	125
021	40-36(I)	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3.0	2.3	400	350	830	145×205	105	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	125
022	40-44(I)	8.3 11.7 15.3	2.31 3.25 4.25	45 44 42	37 46 45	2900	4.0	2.3	400	350	850	145×205	105	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	125
023	40-50(I)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	400	350	870	145×205	105	100×160	4-φ18	φ150	φ110	4-φ18	SD61-0.5	125
024	40-60(I)	7.6 10.8 14	2.11 3 3.89	61.4 60 58	37	2900	7.5	2.3	470	360	920	170×230	110	120×180	4-φ18	φ150	φ110	4-φ18	JG2-1	230
025	40-70(I)	8.2 11.6 15.2	2.28 3.22 4.22	71 70 68	38	2900	7.5	2.3	470	360	920	170×230	110	120×180	4-φ18	，φ150	φ110	4-φ18	JG2-1	230
026	40-80(I)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3	470	430	980	170×230	110	120×180	4-φ18	φ150	φ110	4-φ18	JG2-1	230
027	50-10	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3	310	230	720	145×205	100	100×160	4-φ18	φ165	φ125	4-φ18	SD41-0.5	120
028	50-12.5	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	310	230	720	145×205	100	100×160	4-φ18	φ165	φ125	4-φ18	SD41-0.5	120
029	50-16	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	310	240	710	145×205	100	100×160	4-φ18	φ165	φ125	4-φ18	SD41-0.5	120
030	50-20	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	310	240	730	145×205	100	100×160	4-φ18	φ165	φ125	4-φ18	SD41-0.5	120
031	50-28	8.2 11.7 16.2	2.28 3.25 4	29 28 26	44 51 50	2900	2.2	2.3	340	300	795	145×205	100	100×160	4-φ18	φ165	4》125	4-φ18	SD61-0.5	125
032	50-32	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	340	300	810	145×205	100	100×160	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
033	50-38	7.5 10.6 13.8	2.08 2.94 3.83	40 38 35	44	2900	3	2.3	400	350	830	145×205	105	100×160	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
034	50-44	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3	400	350	850	145×205	105	100×160	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
035	50-50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	400	350	890	145×205	105	100×160	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
036	50-60	7.6 10.8 14	2.11 3 3.89	61.5 60 58	27.5 37 40	2900	7.5	2.3	470	360	905	170×230	110	120×180	4-φ18	φ165	φ125	4-φ18	JG2-1	230
037	50-70	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	29 38 41	2900	7.5	2.3	470	360	905	170×230	110	120×180	4-φ18	φ165	φ125	4-φ18	JG2-1	230
038	50-80	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3	470	430	1020	170×230	110	120×180	4-φ18	φ165	φ125	4-φ18	JG2-1	230
039	50-10(I)	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.3	330	235	710	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD41-0.5	125
040	50-12.5(I)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.3	330	235	720	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD41-0.5	125
041	50-16(I)	15.6 22.3 29	4.33 6.19 8.1	17.5 16 13.6	58 66 65	2900	2.2	2.3	370	280	750	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
042	50-20(I)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	370	280	770	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
043	50-24(I)	15 21.6 28	4.17 6 7.78	26 24 20.6	61	2900	3	2.5	390	305	760	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
044	50-28(I)	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	390	305	795	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
045	50-32(I)	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	55 63 60	2900	4	2.5	390	305	795	170×230	105	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	125
046	50-38(I)	15.2 21.8 28.3	4.22 6.06 7.86	40.5 38 34.5	55	2900	5.5	2.5	410	350	880	170×230	110	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	130

序号	型号	流量Q		扬程	效率	转速	电机	必需汽	外形尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫)
序号	型号	M3/h	(L/s)	H <m)	N%	N (r/rain)	功率 (kw)	蚀余量 (m)	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
047	50-44(I)	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	410	350	880	170×230	110	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	130
048	50-50(I)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	410	350	880	170×230	110	120×180	4-φ18	φ165	φ125	4-φ18	SD61-0.5	130
049	50-60(I)	15 21.6 28	4.17 6 7.78	61 60 58	38 50 54	2900	11	2.5	500	435	1030	195×285	120	150×240	4-φ18	φ165	φ125	4-φ18	JG2-1	240
050	50-70(I)	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 51 52	2900	11	2.5	500	435	1030	195.×285	120	150×240	4-φ18	φ165	φ125	4-φ18	JG2-1	240
051	50-80(I)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	500	435	1030	195×285	120	150×240	4-φ18	φ165	φ125	4_φ18	JG2-1	240
052	50-85(I)	14.4 20.6 26.8	4 5.72 7.44	86 85 83	38	2900	15	2.5	570	435	1090	260×310	125	210×260	4-φ23	φ165	φ125	4-φ18	JG2-2	245
053	50-101(I)	15.7 22.5 29.2	4.36 6.25 8	103 101 98	39	2900	18.5	2.5	570	435	1115	260×310	125	210×260	4-φ23	φ165	φ125	4-φ18	JG2-2	245
054	50-113(I)	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	570	470	1170	260×310	125	210×260	4-φ23	φ165	φ125	4-φ18	JG2-2	245
055	50-125(I)	17.3 25 32.5	4.6 6.94 9.03	128 125 122	31 40 44	2900	30	2.5	570	510	1230	260×310	125	210×260	4-φ23	φ165	φ125	4-φ18	JG2-2	245
056	65-10	15.6 22.3 29	4.3 6.94 9.03	11 10 8.4	65 67 68	2900	1.1	2.5	330	235	710	170×230	105	120×180	4-φ18	φ185	φ145	4-φ18	SD41-0.5	125
057	65-12.5	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	330	235	720	170×230	105	120×180	4-φ18	φ185	φ145	4Bφ18	SD41-0.5	125
058	65-16	15.6 22.3 29	4.33 6.19 8.1	17.5 16 14.4	58 66 65	2900	2.2	2.5	370	280	720	170×230	105	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	125
059	65-20	17.5 25 32.5	4.86 6.94 9.03	22 20 18	50 68 67	2900	3	2.5	370	280	770	170×230	105	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	125
060	65-24	15 21.6 28	4.17 6 7.78	26 24 21	51 61 60	2900	3	2.5	390	305	760	170×230	105	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	125
061	65-28	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24.5	54 62 59	2900	4	2.5	390	305	795	170×230	105	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	125
062	65-32	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	390	305	795	170×230	105	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	125
063	65-38	15.2 21.8 28.3	4.22 6.06 7.86	40.5 38 34	55	2900	5.5	2.5	410	350	3880	170×230	110	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	125
064	65-44	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	410	350	880	170×230	110	120×180	4-φ18	φ185	φ145	4--φ18	SD61-0·5	125
065	65-50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	410	350	880	170×230	110	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0·5	130
066	65-60	15 21.6 28	4.17 6 7.78	61 60 58	38 49 54	2900	11	2.5	500	435	1030	195×285	120	150×180	4-φ18	φ185	φ145	4-φ18	JG2-1	240
067	65-70	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	500	435	1030	195×285	120	150×180	4-φ18	φ185	φ145	4-φ18	JG2-1	240
068	65-80	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	500	435	1030	195×285	120	150×180	4-φ18	φ185	φ145	4-φ18	JG2-1	240
069	65-85	14.4 20.6 26.8	4 5.72 7.44	86 85 83	38	2900	15	2.5	570	435	1090	260×310	125	210×240	4-φ23	φ185	φ145	4-φ18	JG2-2	245
070	65-101	15.7 22.5 29.2	4.36 6.25 8	103 101 98	39	2900	18.5	2.5	570	435	110	260×310	125	210×260	4-φ23	φ185	φ145	41φ18	JG2-2	245
071	65-113	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	570	470	1170	260×310	125	210×260	4-φ23	φ185	φ145	4-φ18	JG2-2	245
072	65-125	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	570	510	1230	260×310	125	210×260	4-φ23	φ185	φ145	4-φ18	JG2-2	245
073	65-10(I)	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3	406	245	160	170×230	125	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	145
074	65-12.5(I)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3	400	285	195	170×230	125	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	145
075	65-16(I)	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	60 71 69	2900	4	3	420	315	880	170×230	125	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	145
076	65-20(I)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3	420	360	905	170×230	125	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	145
077	65-24(I)	30.3 43.3 56.3	8.4 12 15.6	26 24 21	69	2900	5.5	3	420	315	905	170×230	130	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	150
078	65-28(I)	32.7 46.7 61	9.1 13 16.9	30.6 28 25	62 70 69	2900	7.5	3	420	360	905	170×230	130	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	150
079	65-32(I)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3	420	360	905	170×230	130	120×180	4-φ18	φ185	φ145	4-φ18	SD61-0.5	150
080	65-38(I)	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3	460	360	915	170×230	130	120×180	4-φ18	φ185	φ145	4nφ18	JG2-1	250
081	65-44(I)	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3	460	430	1030	170×230	130	120×180	4-φ18	φ185	φ145	4-φ18	JG2-1	250
082 <, /DIV>	65-50(I)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3	460	430	1030	170×230	130	120×180	4-φ18	φ185	φ145	4-φ18	JG2-1	250
083	65-60(I)	30 43.3 56	8,3 12 15.6	63 60 54	58	2900	15	3	520	430	1100	195×285	140	150×240	4-φ18	φ185	φ145	4-φ18	JG2-2	260
084	65-70(I)	32.5 46.7 61	9 13 16.9	73 70 63	52 59 60	2900	18.5	3	520	430	1030	195×285	140	150×240	4-φ18	φ185	φ145	4-φ18	JG2-2	260
085	65-80(I)	35 50 65	9.7 13.9 18.1	83 80 72	52 59 60	2900	22	3	520	465	1170	195×285	140	150×240	4-φ18	φ185	φ145	4-φ18	JG2-2	260
086	65-85(I)	29 41 53.6	8.1 11.4 14.9	87 85 83	39 51 55	2900	22	3	600	470	1160	260×310	140	210×260	4-φ23	φ185	φ145	4-φ18	JG3-1	282
087	65-101(I)	31 44.5 58	8.6 12.4 16.1	103 101 97	40 53 56	2900	30	3	600	530	1205	260×310	140	210×260	4-φ23	φ185	φ145	4-φ18	JG3-1	282
088	65-113(I)	32.5 46.5 60.5	9 12.9 16.8	116 113 110	43 54 57	2900	30	3	600	530	1205	260×310	140	210×260	4-φ23	φ185	φ145	4-φ18	JG3-1	282
089	65-125(I)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3	600	530	1205	260×310	140	210×260	4-φ23	φ185	φ145	4-φ18	JG3-1	282
090	80-10	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	22	3	400	245	760	170×230	125	170×230	4-φ18	φ200	φ160	8-φ18	SD61-0.5	145
091	80-12.5	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3	400	285	810	170×230	125	170×230	4-φ18	φ200	φ160	8-φ18	SD61-0.5	145
092	80-16	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3	420	315	875	170×230	125	170×230	4-φ18	φ200	φ160	8-φ18	SD61-0.5	145

序号	型号	流量Q.		扬程 H(m)	效率N %	转速 r/min	电机功率 (kw)	必需汽蚀余量 (m)	外形尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫)
序号	型号	M3/H	L/S	扬程 H(m)	效率N %	转速 r/min	电机功率 (kw)	必需汽蚀余量 (m)	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
093	80-20	35 50 65	9,72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3	420	360	905	170×230	125	120×180	4-φ18	φ200	φ160	8-φ18	SD61-0.5	145
094	80-24	30.3 43.3 56.3	8.4 12 15.6	27 24 20	69	2900	5.5	3	420	315	905	170×230	130	120×180	4-φ18	φ200	φ160	8-φ18	SD61-0.5	150
095	80-28	32.7 46,7 61	9.1 13 16.9	30,6 28 25	62 70 69	2900	7.5	3	420	360	905	170×230	130	120×180	4-φ18	φ200	φ160	8-φ18	SD61-0.5	150
096	80-32	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3	420	360	905	170×230	130	120×180	4-φ18	φ200	φ160	8-φ18	SD61-0.5	150
097	80-38	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	53 65 67	2900	75	3	460	360	920	170×230	130	120×180	4-φ18	φ200	φ160	8-φ18	JG2-1	250
098	80-44	34778 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3	460	430	1020	170×230	130	120×180	4-φ18	φ200	φ160	8-φ18	JG2-1	250
099	80-50	35 50 65	9,72 13.9 18.1	53.3 50 46	55 67 68	2900	15	3	460	430	1020	170×230	130	120×180	4-φ18	φ200	φ160	8-φ18	JG2-1	250
100	80-60	30 43.3 56	8.3 12 15.6	63 60 54	58	2900	15	3	520	430	1090	195×285	140	150×240	4-φ18	φ200	φ160	8-φ18	JG2-2	260
101	80-70	32.5 46.7 61	9 13 16.9	73 70 64	52 59 60	2900	18.5	3	520	430	1130	195×285	140	150×240	4-φ18	φ200	φ160	8-φ18	JG2-2	, 260
102	80-80	35 50 65	9,72 13.9 18.1	83 80 72	52 59 60	2900	22	3	520	465	1170	195×285	140	150×240	4-φ18	φ200	φ160	8-φ18	JG2-2	260
103	80-85	29 41 53.6	8.1- 11.4 14.9	98 85 83	51	2900	22	3	620	470	1130	260×310	140	210×260	4-φ23	φ200	φ160	8-φ18	JG3-1	282
104	80-101	31 4φ5 58	8.6 12.4 16.1	103 101 97	53	2900	30	3	620	530	1200	260×310	140	210×260	4-φ23	φ200	φ160	8-φ18	JG3-1	282
105	80-113	32.5 46.5 60.5	9 12.9 16.8	116 113 110	42 53 56	2900	30	3	620	530	1200	260×310	140	210×260	4-φ23	φ200	φ160	8-φ18	JG3-1	282
106	80-125	35 50 65	9,72 13.9 18.1	128 125 122	43 54 57	2900	37	3	620	530	1200	260×310	140	210×260	4-φ23	φ200	φ160	8-φ18	JG3-1	282
107	80-10(I)	62,6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	460	360	865	195×285	145	150×240	4-φ18	φ200	φ160	8-φ18	SD61-0.5	165
108	80-12.5(I)	70 100 130	19.4 27.8 36.1	12.511	66 7675	2900	5.5	4.5	460	360	885	195×285	145	150×240	4-φ18	φ200	φ160	8-φ18	SD61-0·5	165
109	80-16(I)	62,6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5	460	350	905	195×285	145	150×240	4-φ18	φ200	φ160	8-φ18	JG2-1	265
110	80-20(I)	70 100 130	19.4 27.8 36.1	23.5 25 14	70 76 72	2900	11	4.5	460	430	1035	195×285	145	150×240	4-φ18	φ200	φ160	8-φ18	JG2-1	265
111	80-24(I)	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5	510	430	1085	195×285	160	150×240	4-φ18	φ200	φ160	8-φ18	JG2-1	280
112	80-28(I)	65.4 93.5 121.6	18.2 262 33.8	32 28 21	68 74 67	2900	11	4.5	510	430	1085	195×285	160	150×240	4-φ18	φ200	φ160	8-φ18	JG2-1	280
113	80-32(I)	70 100 130	119.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	510	430	1085	195×285	160	150×240	4-φ18	φ200	φ160	8-φ18	JG2-1	280
114	80-38(I)	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4	520	430	1105	195×285	150	150×240	4-φ18	φ200	φ160	8-φ18	JG2-2	270
115	80-44(I)	65.4 93.5 121.6	18.2 26.4 33.8	47.5 44 39	65 73 72	2900	18.5	4	520	430	1105	195×285	150	150×240	4-φ18	4、200	φ160	81φ18	JG2-2	270
116	80-50(I)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4	520	475	1180	195×285	150	150×240	4-φ18	φ200	φ160	8-φ18	JG2-2	270
117	80-60(I)	61 187 113	16.9 24.2 31.4	65 60 51	66	2900	30	4	570	520	1280	260×310	165	210×260	4-φ23	φ200	φ160	8-φ18	JG2-2	285
118	80-70(I)	65.4 93.5 121.6	18.2 26.2 33.8	76 70 64	61 68 67	2900	30	4	570	520	1280	260×310	165	210×260	4-φ23	φ200	φ160	81φ18	JG2-2	285
119	80-80(I)	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4	570	520	1280	260×310	165	210×260	4-φ23	φ200	φ160	8-φ18	JG2-2	285
120	80-85(I)	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	2	660	520	1400	310×360	175	250×300	4-φ23	φ200	φ160	8-φ18	JG3-1	317
121	80-101(I)	63 90 117	17,5 25 32.5	106 101 92	65	2900	45	4	660	580	1400	310×360	175	250×300	4-φ23	φ200	φ160	8-φ18	JG3-1	317
122	80-113(I)	66.5 95 123.6	18.5 26.4 34.3	119 113 104	55 66 67	2900	55	4	660	640	1490	310×360	175	250×300	4-φ23	φ200	<, /DIV> φ160	8-φ18	JG3-1	317
123	80-125(I)	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4	660	700	2580	310×360	175	250×300	4-φ23	φ200	φ160	8-φ18	JG3-1	317
124	100-10	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	460	315	870	195×285	145	150×240	4-φ18	φ220	φ180	81φ18	SD61-0.5	165
125	100-12.5	70 100 130	19.4 27.8 36.1	13.6 12,5 1I	66 76 75	2900	5.5	4.5	460	360	895	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	SD61-0.5	165
126	100-16	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5	460	350	895	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	JG2-1	265
127	100-20	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	460	430	1035	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	JG2-1	265
128	100-24	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5	510	430	1055	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	JG2-1	280
129	100-28	65.4 93.5 121.6	18.2 26 33.8	32 28 21	68 74 67	2900	11	4.5	510	430	1055	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	JG2-1	280
130	100-32	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	510	430	1055	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	JG2-1	280
131	100-38	61 87 113	16.9 24.2 31.4	41 38 34	71	2900	15	4	520	430	1100	195×285	145	150×240	4-φ18	φ220	φ180	8-φ18	JG2-2	280
132	100-44	65.4 93.5 121.6	18.2 26 33.8	47.5 44 37	64 73 72	2900	18.5	4	520	430	1130	195×285	160	150×240	4-φ18	φ220	φ180	8-φ18	JG2-2	280
133	100-50	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4	520	475	11170	195×285	160	150×240	4-φ18	φ220	φ180	81φ18	JG2-2	280
134	100-60	61 87 113	16.9 24.2 31.4	65 60 51	67	2900	30	4	570	520	1260	260×310	165	210×260	4-φ23	φ220	φ180	8-φ18	JG2-2	285
135	100-70	65.4 93.5 121.6	18.2 26 33.8	76 70 59.5	61 68 67	2900	30	4	570	520	1260	260×310	165	210×260	4-φ23	φ220	φ180	8-φ18	JG2-2	285
136	100-80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4	570	520	1260	260×310	165	210×260	4-φ23	φ220	φ180	8-φ18	JG2-2	285
137	100-85	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4	660	520	1450	310×360	175	250×300	4-φ23	φ220	φ180	8-φ18	JG3-1	317
138	100-101	63 90 117	17,5 25 32.5	106 101 92	65	2900	45	4	660	580	1490	310×360	175	250×300	4-φ23	φ220	φ180	8nφ18	JG3-1	317

序号	型号	流量		扬程 H(m)	效率 %	转速 (r/min)	电机功率 (kw)	必需汽蚀余量(m)	外形尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫>
序号	型号	(m3/h)	l/s	扬程 H(m)	效率 %	转速 (r/min)	电机功率 (kw)	必需汽蚀余量(m)	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
139	100-113	66.5 95 12.6	18.5 26.4 34.3	119 113 104	55 66 67	2900	55	4	660	640	1520	310×360	175	250×300	4-φ23	φ220	φ180	8-φ18	JG3-1	317
140	100-125	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4	660	700	1580	310×360	175	250×300	4-φ23	φ220	φ180	8-φ18	JG3-1	317
141	125-10	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	75	4	500	360	940	195×285	170	150×240	4-φ18	φ250	φ210	8-φ18	G2-1	290
142	125-12.5	96 160 192	26.7 44.4 53.3	13 12.5 12	78 82 84	2900	11	4	500	430	1050	195×285	170	150×240	4-φ18	φ250	φ210	8-φ18	JG2-1	290
143	125-16	86 143 172	23.9 39.7 47.8	18 16 13.6	73 77 75	2900	11	4	520	430	1070	195×285	180	150×240	4-φ18	φ250	φ210	8-φ18	JG2-2	300
144	125-20	96 160 192	26.7 44.4 53.3	226 20 17	76 80 78	2900	15	4	520	430	1070	195×285	180	150×240	4-φ18	φ250	φ210	8-φ18	JG2-2	300
145	125-24	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4	540	430	1050	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
146	125-28	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4	540	430	1030	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
147	125-32	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4	540	460	1100	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
148	125-7.5	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	72	2900	22	5	600	460	1180	260×310	185	210×260	4-φ23	φ250	4D210	8-φ18	JG2-2	305
149	125-44	90 150 180	25 41.7 50	48.4 44 40.5	64 74 73	2900	30	5	600	510	1280	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
150	125-50	960 160 192	26.7 44.4 53.3	55 50 46	69 79 78	2900	37	5	600	510	1280	260×31D	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
151	125-60	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	4.5	620	510	1290	310×360	180	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	322
152	125-70	90 150 180	25 41.7 50	76 70 64	74	2900	45	4.5	620	570	1350	310×360	180	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	322
153	125-80	96 160 192	26.7 44.4 53.3	87 80 73	65 77 74	2900	55	4.5	620	660	1390	310×360	180	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	322
154	125-88	80.5 134 161	22.4 37.2 44.7	96 88 86	68	2900	55	4.5	670	660	1450	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
155	125-100	86 143 172	23.9 39.7 47.8	106 100 95.2	65 69 66	2900	75	4.5	670	685	1480	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
156	125-110	90 150 180	25 31.1 41.7	117 31.5 110	65 70 71	2900	75	4.5	670	685	1480	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
157	125-125	96 160 192	50 26.7 33.3	104 133 125	70 72 68	2900	90	4.5	670	685	1550	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
158	125-28(I)	112 187 224	44.7 53.3 51.9	119 28 24	63 75 75	2900、	22	4.5	580	430	1150	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
159	125-32(I)	120 200 240	62.2 55.6 66.7	35 32 28	64 76 75	2900	30	4.5	580	485	1190	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG2-2	305
160	125-37(I)	104 173 208	28.9 48.1 -57.8	41 37 34.5	61 72 73	2900	30	4.5	610	490	1190	260×310	185	210×260	4-φ23	4D250	φ210	8-φ18	JG3-1	327
161	125_44(I)	112 187 224	31.1 51.9 62.2	48.4 44 40	62 73 73	2900	37	4.5	610	500	1190	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG3-1	327
162	125-50(I)	120 200 240	33.3 55.6 66.7	55 50 46	63 74 73	2900	45	4.5	610	540	1200	260×310	185	210×260	4-φ23	φ250	φ210	8-φ18	JG3-1	327
163	125-60	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5	640	620	1350	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
164	125-70	112 187 224	31.1 51.9 62	76 70 63	64 75 73	2900	55	4.5	640	640	1380	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
165	125-80	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5	640	660	1450	310×360	195	250×300	4-φ23	φ250	φ210	8-φ18	JG3-1	337
166	125-95	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5	700	680	1480	360×460	200	300×400	4-φ23	φ250	φ210	8-φ18	JG3-1	342
167	125-110	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5	700	700	1550	360×460	200	300×400	4-φ23	φ250	φ210	8-φ18	JG3-1	342
168	125-125(I)	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	3.5	700	760	1780	360×460	200	300×400	4-φ23	φ250	φ210	8-φ18	JG3-1	342
169	125-10	98 140 182	27.2 39 50.6	11 10 8.5	68 70 71	1450	7.5	3.5	700	420	870	260×310	195	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	315
170	150-12.5	112 160 208	31.1 44.4 57.8	13.5 12.5 10	60 72 66	1450	11	3.5	700	435	930	260×310	195	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	315
1J71	150.14	84 120 156	23.3 33.3 43.3	15.5 14 10	62 70 68	1450	7.5	3.5	720	420	1080	260×310	195	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	315
172	150-17	98 140 182	27.2 39 5036	19 17 11	65 70 66	1450	11	3.5	720	435	1150	260×310	195	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	315
173	150-20	111 160 208	31.1 44.4 57.8	23.5 20 14	66 71 66	1450	15	3.5	720	435	1180	260×310	195	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	315
174	150-24	84 120 156	23.3 33.3 43.3	25 24 22.5	66 71 70	1450	15	3.5	760	450	1185	310×360	200	250×300	4-φ23	φ285	φ240	8-φ22	JG2-2	320
175	150.28	98 140 182	27.2 39 50.6	29 28 26.6	60 71 80	1450	18.5	3.5	760	465	1260	310×360	200	250×300	4-φ23	φ285	φ240	8-φ22	JG2-2	320
176	150-32	112 160 208	31.1 44.4 57.8	33 32 28	62 70 80	1450	22	3.5	760	465	1260	310×360	200	250×300	4-φ23	φ285	φ240	8-φ22	JG2-2	320
177	150-38	.84 120 156	23.3 33.3 43.3	41 38 30	66 70 73	1450	22	3.5	820	540	1290	310×360	205	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	347
178	150-44	98 140 182	27.2 39 50.6	46 44 39	60 70 80	1450	30	3.5	820	570	1340	310×360	205	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	347
179	150-50	112 160 208	31.1 44.4 5.7.8	55 50 42	60 72 80	1450	37	3.5	820	570	1340	310×360	205	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	347
180	150-60	84 120 156	23.3 33.3 43.3	65 60 57	62 67 64	1450	37	3.5	1000	645	1360	360×460	215	300×400	4-φ23	φ285.	φ240	8-φ22	JG3-1	357
181	150-70	98 140 182	27.2 39 50.6	73 70 66	65 70 67	1450	45	3.5	1000	645	1450	360×460	215	300×400	4-φ23	φ285	φ240	8-φ18	JG3-1	357
182	150-80	112 160 208	31.1 51.9 62.2	83 80 75	67 72 69	1450	55	3.5	1000	685	1480	360×460	215	300×400	4-φ23	φ285	φ240	8-φ18	JG3-1	357
183	150-60(I)	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.2	1000	645	1390	360×460	215	300×400	4-φ23	φ285	φ240	8-φ18	JG3-1	357
184	150-70(I)	112 187 224<, /DIV>	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.2	700	640	1490	310×360	195	250×300	4-φ23	φ285	φ240	8-φ18	JG3-1	357

序号	型号	流量Q		扬程 (m)	效率	转速 (r/min)	功率 (kw)	汽蚀余量(m)	外形尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫)
序号	型号	M3/h	(L/s)	扬程 (m)	效率	转速 (r/min)	功率 (kw)	汽蚀余量(m)	l	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
185	150-80(I)	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.2	700	700	1520	310×360	195	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	337
186	150-95	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5	740	700	1630	360×460	210	300×400	4-φ23	φ285	φ240	8-φ22	JG3-2	352
187	150-110	112 187 224	31.1 51.9 62.2	116 110 105	57 52 74	2900	90	4.5	740	700	1680	360×460	210	300×400	4-φ23	φ285	φ240	8-φ22	JG3-2	352
188	150-125	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5	740	900	1780	360×460	210	300×400	4-φ23	φ285	φ24	81φ22	JG3-2	352
189	150-10(I)	125 179 233	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3	700	435	1120	260×310	200	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	320
190	150-12.5(I)	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 8	1450	15	3	700	435	1130	260×310	200	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	320
191	150-14(I)	117 167 217.5	32.5 46.4 60.4	15.2 14 12	71 76 74	1450	11	3	720	445	1170	260×310	205	210×260	4-φ23	φ285	φ240	81φ22	JG2-2	325
192	150-17(I)	129 184 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3	720	475	1200	260×310	205	210×260	4-φ23	φ285	d,240	8nφ22	JG2-2	325
193	150-20(I)	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3	720	475	1230	260×310	205	210×260	4-φ23	φ285	φ240	8-φ22	JG2-2	325
194	150-24(I)	121 173 225	33.6 48.1 62.5	25 24 21	69 76 74	1450	18.5	3.5	800	505	1250	310×360	215	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	357
195	150-28(I)	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	800	505	1290	310×360	215	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	357
196	150-32(I)	140 200 260	38.9 55.6 72.2	34 32 28	78	1450	30	3.5	800	530	1320	310×360	215	250×300	4-φ23	φ285	d,240	8-φ22	JG3-1	357
197	150-38(I)	122 174 226.5	33.9 48.3 62.9	40.5 38 33	66 73 69	1450	30	3.5	820	560	1350	310×360	225	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	367
198	150-44(I)	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	820	595	1360	310×360	225	250×300	4-φ23	φ285	φ240	8-φ22	JG3-1	367
199	150-50(I)	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450

序号	型号	流量		扬程 m	效率 %	转速 r/min	功率 Kw	气蚀余量 m	外型尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫)
序号	型号	M3/h	l/s	扬程 m	效率 %	转速 r/min	功率 Kw	气蚀余量 m	L	B	H	C1×B1	A	C2×BX	4-d1	D	D1	n-d	规格	H1
231	200-50(I)	280 400 520	77.8 111.1 144	54.5 50 39	75 81 77	1450	75	4	940	700	1550	360×460	260	300×400	4-φ23	φ340	φ295	12-φ22	JG3-2	402
232	200-56(I)	224 320 416	62.2 88.9 115.6	62 56 48	70 76 74	1450	75	4	1120	710	1390	420×520	265	350×450	4-φ27	φ340	φ295	12-φ22	JG3-2	407
233	200-60(I)	242 346 450	67.2 96.1 125	65 60 54	71 78 75	1450	90	4	1120	800	1490	420×520	265	350×450	4-φ27	φ340	φ295	12-φ22	JG3-2	407
234	200-70(I)	262 374 486	72.8 103,9 135	76 70 63	72 79 76	1450	110	4	1120	850	1550	420×520	265	350×450	4-φ27	φ340	φ295	12-φ22	JG3-2	407
235	200-80(I)	280 400 520	77.8 111.1 144	87 80 72	73 80 77	1450	132	4	1120	850	1670	420×520	265	350×450	4-φ27	φ340	φ295	12-φ22	JG3-2	407
236	200-96(I)	224 320 416	62.2 88.9 115.6	104 96 72	77	1450	132	4	870	655	1850	360×460	240	300×400	4-φ23	φ340	φ295	12-φ22	JG3-2	382
237	200-112(I)	256 352 448	71.1 97.8 124	120 112 88	78	1450	200	4	870	700	2050	360×460	240	300×400	4-φ23	φ340	φ295	12-φ22	JG3-2	382
238	200-125(I)	280 400 520	77.8 111.1 144.4	135 125 104	79	1450	200	4	870	700	2050	360×460	240	300×400	4-φ23	φ340	φ295	12-φ22	JG3-2	382
239	250-44	311 428 514	86.5 119 142.8	49.5 44 38	71 72 73	1450	75	5	1200	785	1950	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
240	250-50	339 466 559	94 129.3 155.2	55 50 42	73 74 74	1450	90	5	1200	720	1750	420×520	325	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	467
241	250-55	311 428 514	86.5 119 142.8	58 55 48.5	69 71 70	1450	110	5	1300	876	2250	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
242	250-63	339 466 559	94 129.3 155.2	66.5 63 55.5	70 73 72	1450	132	5	1300	876	2340	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
243	250-71	368 506 607	102.2 140.6 168.7	75 71 62.5	72 75 74	1450	160	5	1300	876	2430	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
244	250-11(I)	360 500 610	102.2 140.6 168.7	11.6 11 9.5	74 80 76	1450	22	5	1000	535	1250	360×460	300	300×400	4-φ23	φ405	φ355	12-φ26	JG3-1	442
245	250-12.5(I)	400 550 670	111.1 152.8 186.1	13.5 12.5 11	76 80 78	1450	30	5	1000	570	1305	360×460	300	300×400	4-φ23	φ405	φ355	12-φ26	JG3-1	442
246	250-17(I)	368 506 607	102.2 140.6 168.7	19.5 17 14.6	80	1450	37	5	1000	620	1325	360×460	310	300×400	4-φ23	φ405	φ355	12-φ26	JG3-1	452
247	250-20(I)	400 550 670	111.1 152.8 186.1	22.5 20 16	78 82 84	1450	45	5	1000	620	1360	360×460	310	300×400	4-φ23	φ405	φ355	12-φ26	JG3-1	452
248	250-25(I)	339 466 559	94 129.3 155.2	26.5 25 20	76	1450	45	5	1100	605	1450	420×520	320	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	462
249	250-28(I)	368 506 607	102.2 140.6 168.7	31.5 28 23	78	1450	55	5	1100	645	1520	420×520	320	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	462
250	250-32(I)	400 550 670	111.1 152.8 186.1	36 32 26	77 80 81	1450	75	5	1100	670	1590	420×520	320	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	462
251	250-35(I)	311 428 514	86.5 119 142.8	38 35 28	63 69 65	1450	75	5	1200	695	1540	420×520	325	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	467
252	250-39(I)	339 466 559	94 129.3 155.2	43 39 32.5	66 72 68	1450	75	5	1200	695	1540	420×520	325	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	467
253	250-44(I)	368 506 607	102.2 140.6 168.7	48 44 35.5	68 74 70	1450	90	5	1200	720	1590	420×520	325	350×450	4-φ27	φ405	φ355	12-φ26	JG3-2	467
254	250-50(I)	400 550 670	111.1 152.8 186.1	54.5 50 39	69 76 72	1450	110	5	1250	800	2120	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
255	250-60(I)	368 506 607	102.2 140.6 168.7	65 50 54	74 75 77	1450	132	5	1250	820	2205	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
256	250-70(I)	400 550 670	111.1 152.8 186.1	76 70 63	75 76 78	1450	160	5	1250	820	2290	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
257	250-80(I)	400 550 670	111.1 152.8 186.1	84 80 70	73 77 75	1450	200	5	1300	876	2430	480×530	325	400×450	4-φ27	φ405	φ355	12-φ26	JG4-1	513
258	300-11	460 662 791	127.8 184 219.8	12 11 9.3	77 82 77	1450	30	5	1250	600	1380	480×530	380	400×450	4-φ27	φ460	φ410	12-φ26	JG3-1	522
259	300-12.5	500 720 860	138.9 200 238.9	13.5 12.5 10.5	78 83 78	1450	37	5	1250	620	1450	480×530	380	400×450	4-φ27	φ460	φ410	12-φ26	JG3-1	522
260	300-15	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	1450	45	5	1300	710	1575	480×530	370	400×450	4-φ27	φ460	φ410	12-φ26	JG3-2	512
261	300-17	460 662 791	127.8 184 219.8	20.2 17.5 14.2	81	1450	45	5	1200	620	1600	480×530	380	400×450	4-咖27	φ460	φ410	12-φ26	JG3-2	522
262	300-18	480 720 900	133.3 200 250	20 18 15.5	77 81 74	1450	55	5	1300	710	1625	480×530	370	400×450	4-φ27	φ460	φ410	12-φ26	JG3-2	512
263	300-20	500 720 900	138.9 200 250	23 20 16	80 83 84	1450	55	5	1300	710	1620	480×530	370	400×450	4-φ27	φ460	φ410	12-φ26	JG3-2	512
264	300-24	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	1450	75	5	1350	900	1730	480×530	360	400×450	4-φ27	φ460	φ410	12-φ26	JG3-2	502
265	300-28	480 720 900	133.3 200 250	31 28 25	77 81 77	1450	75	5	1350	900	1730	480×530	360	400×450	4-φ27	φ460	φ410	12-φ26	JG3-2	502
266	300-32	500 720 900	138.9 200 250	36 32 26	79 82.5 84	1450	90	5	1400	945	2030	480×530	390	400×450	4-φ27	φ460	φ410	12-φ26	JG4	578
267	300-38	423 609 728	117.6 169.3 202.2	41 38 32	72 77 75	1450	90	5.5	1300	740	1825	480×530	360	400×450	4-φ27	φ460	φ410	12-φ26	JG4	548
268	300-.38A	444 666 833	123.3 185 231.4	41.4 38 30	80	1450	110	5	1400	945	2025	480×530	390	400×450	4-φ27	φ460	φ410	12-φ26	JG4	578
269	300-44	460 662 791	47 44 36.5	47 44 36.5	74 79 77	1450	110	5.5	1300	905	2002	480×530	360	400×450	4-φ27	φ460	φ410	12-φ26	JG4	578
270	300-44(I)	480 720 900	48 44 34	48 44 34	76 84 82	1450	132	5	1400	945	2125	480×530	390	400×450	4-φ27	φ460	φ410	12-φ26	JG4	578
271	300-45	423 609 728	49 45 35	49 45 35	73 79 80	1450	110	5.5	1400	785	2010	540×590	380	450×500	4-φ27	φ460	φ410	12-φ26	JG4	588
272	300--50	500 720 900	54.5 50 42	54.5 50 42	75 80 78	1450	132	5.5	1300	905	2080	480×530	360	400×450	4-φ27	φ460	φ410	12-φ26	JG4	548
273	300--54	389 561 670	57 54 49	57 54 49	68 75 70	1450	132	5.5	1500	885	2090	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
274	300-55	460 662 791	60 55 49	60 55 49	74 80 81	1450	160	5.5	1400	870	2180	540×590	380	450×500	4-φ32	φ460	φ410	12-φ26	JG4	588
275	300-62	423 609 728	65 62 56	65 62 56	71 77 72	1450	160	5.5	1500	885	2180	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	588

序号	型号	流量		扬程 m	效率 %	转速 r/min	功率 Kw	气蚀余量 m	外型尺寸				安装尺寸			进出口法兰尺寸			隔振器(垫)
序号	型号	M3/h	l/s	扬程 m	效率 %	转速 r/min	功率 Kw	气蚀余量 m	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
276	300-65	500 720 900	71 65 58	71 65 58	75 81 82	1450	200	5.5	1400	870	2180	540×590	380	450×500	4-φ32	φ460	φ410	12-φ26	JG4	588
277	300-70	460 662 791	127.8 184 219.8	70 70 74	73 79 74	1450	200	5.5	1400	870	2180	540×590	380	450×500	4-φ32	φ460	φ410	12-φ26	JG4	588
278	300-80	500 720 900	138.9 200 250	84 80 72	74 80 75	1450	250	5.5	1500	965	2270	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
279	300-10(I)	663 995 1245	184.2 276.4 345.8	12 10 8.5	72 81 79	970	45	5.5	1350	680	1630	540×590	410	450×500	4-φ32	φ460	4D410	12-φ32	JG4	618
280	300-12·5(I)	718 1080 1345	199.4 300 373.6	15 12.5 11	75 83 81	970	55	5.5	1350	750	1630	540×590	410	450×500	4-φ32	φ460	φ410	12-φ26	JG4	618
281	300-15(I)	620 931 1165	172.2 258.6 323.6	17.5 15 13	71 78 77	970	55	5.5	1400	820	1825	540×590	400	450×500	4-φ32	φ460	4D410	12-φ26	JG4	608
282	300-17(I)	663 995 1245	184.2 276.4 345.8	20 17 15	74 80 78	970	75	5.5	1400	850	2005	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
283	300-20(I)	718 1080 1345	199.4 300 373.6	23.5 20 18	76 82 80	970	90	5.5	1400	900	2085	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
284	300-24(I)	620 931 1165	172.2 258.6 323.6	26.5 24 21	73 79 75	970	90	5.5	1500	870	2095	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
285	300-27(II	663 995 1245	184.2 276.4 345.8	30.5 27 25	74 81 76	970	110	5.5	1500	950	2185	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
286	300-32(I)	718 1080 1345	199.4 300 373.6	36.4 32 28.5	79 83 78	970	132	5.5	1500	950	2185	540×590	400	450×500	4-φ32	φ460	φ410	12-φ26	JG4	608
287	300-28(I)A	600 900 1121	166.7 250 311.4	31.2 28 24.6	78	1450	110	5.5	1300	865	1855	480×530	370	400×450	4-φ32	φ600	φ410	12-φ26	JG4	558
288	300-32(I)A	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5	1300	900	2035	480×530	370	400×450	4-φ32	φ460	φ410	12-φ26	JG4	558
289	300-38(I)	620 931 1165	172.2 258.6 323.6	42.5 38 32.3	79	1450	132	5.5	1350	976	2035	540×590	380	450×500	4-φ32	φ460	φ410	12-φ26	JG4	588
290	300-40(I)	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5	1350	1000	2240	540×590	380	450×500	4-φ32	φ460	φ410	12-φ26	JG4	588
291	300-44(I)	663 995 1245	184.2 276.4 345.8	48.3 44 36.8	77 81 76	1450	160	5.5	1300	900	2125	480×530	370	400×450	4-φ27	φ460	φ410	12-φ26	JG4	558
292	300-47(I)A	620 931 1165	172.2 258.6 323.6	51.3 47 41.3	78	1450	160	5.5	1350	1040	2170	480×530	310	300×400	4-φ27	φ405	φ355	12-φ26	JG4	452
293	300-50(I)	718 1080 1345	199.4 300 373.6	54.7 50 44.2	78 83 77	1450	200	5.5	1350	1040	2170	480×530	360	400×450	4-φ32	φ460	φ410	12-φ26	JG4	548
294	300-54(I)	663 995 1245	184.2 276.4 345.8	59.2 54 48	80	1450	200	5.5	1350	1040	2240	480×530	360	400×450	4-φ32	φ460	φ410	12-φ26	JG4	548
295	300-60(I)	718 1080 1345	199.4 300 373.6	64.8 60 55	82	1450	250	5.5	1350	100	2240	540×590	380	450×500	4-φ27	φ460	φ410	12-φ26	JG4	588
296	350-10.5	900 1080 1300	250 300 361	11.5 10.5 9	75 79 76	970	45	6	1400	730	2085	540×590	400	450×500	4-φ23	φ520	φ470	16-φ26	JG4	608
297	350-12.5	1000 1200 1450	277.8 333.3 402.8	13.5 12.5 10.5	76 80 77	970	55	6	1400	730	2135	540×590	400	450×500	4-φ27	φ520	φ470	16-φ26	JG4	608
298	350-17	900 1080 1300	250 300 361	19 17 14	73 78 74	1450	75	6	1350	745	2115	540×590	420	450×500	4-φ27	φ520	φ470	16-φ26	JG4	628
299	350-20	1000 1200 1450	277.8 333.3 402.8	23 20 16	76 80 76	1450	90	6	1350	745	2165	540×590	420	450×500	4-φ32	φ520	φ470	16-φ26	JG4	628
300	350-25	745 985 1182	207 273 328	27 25 20	71 75 72	1450	110	6	1450	1015	2135	540×590	425	450×500	4-φ32	φ520	φ470	16-φ26	JG4	633
301	350-28	900 1080 1300	250 300 361	31.5 28 23	72 76 73	1450	132	6	1450	1015	2215	540×590	425	450×500	4-φ32	φ520	φ470	16-φ26	JG4	633
302	350-32	1000 1200 1450	277.8 333.3 402.8	36 32 26	74 78 75	1450	160	6	1450	1015	2305	540×590	425	450×500	4-φ32	φ520	φ470	16-φ26	JG4	623
303	350..34.	678 900 1080	188.4 250 300	37 34 29.5	63 67 65	1450	132	6	1500	1045	2445	540×590	420	450×500	4-φ32	φ520	φ470	16-φ26	JG4	628
304	350-38	745 985 1182	207 273 328	42 38 34	60 70 68	1450	160	6	1500	1045	2445	540×590	420	450×500	4-φ23	φ520	φ470	16-φ26	JG4	628
305	350-44	900 1080 1300	250 300 361	47.5 44 38	68 72 70	1450	200	6	1500	1045	2445	540×590	420	450×500	4-φ23	φ520	φ470	16-4D26	JG4	628
306	350-50	1000 1200 1450	277.8 333.3 402.8	55 50 43	70 74 72	1450	250	6	1500	1125	2535	540×590	420	450×500	4-φ23	φ520	φ470	16-φ26	JG4	628
307	400-10.5	1092 1456 1729	303.3 404.4 480.3	12 10.5 99	78 83 80	970	55	6	1500	956	2000	630×680	450	550×600	4-φ23	d,580	φ525	16-φ30	JG4	658
308	400-12.5	1200 1600 1900	333.3 444.4 527.8	14 12.5 10.5	78 84 81	970	75	6	1500	956	2135	630×680	450	550×600	4-φ23	φ580	φ525	16-φ30	JG4	658
309	400-17	1092 1456 1729	303.3 404.4 480.3	19.5 17 13	80 84 73	970	90	6	1550	996	2265	630×680	460	550×600	4-φ23	φ580	φ525	16-φ30	JG4	668
310	400.20	1200 1600 1900	303.3 404.4 480.3	23 20 15	81 85 74	970	110	6	1550	996	2305	630×680	460	550×600	4-φ23	φ580	φ525	16-φ30	JG4	668
311	400-23.5	994 1325 1573	276 368 437.1	26 23.5 19	77 82 75	970	132	6	1600	1040	2375	630×680	475	550×600	4-φ23	φ580	4D525	16-φ30	JG4	683
312	400-27.5	1092 1456 1729	303.3 404.4 480.3	30 27.5 22.5	79 84 77	970	160	6	1600	1115	2375	630×680	475	550×600	4-φ23	φ580	φ525	16-φ32	JG4	683
313	400-32	1200 1600 1900	333.3 444.4 527.8	35 32 26	80 85 78	970	200	6	1600	1115	2465	630×680	475	550×600	4-φ23	φ580	φ525	16-φ32	JG4	683
314	500-10.5	1365 1820 2184	379.2 505.6 606.7	12 10.5 9	78 82 79	970	75	6.5	1700	976	2335	630×680	570	550×600	4-φ23	φ715	φ650	20-φ33	JG4	778
315	500-12.5	1500 2000 2400	416.7 555.6 666.7	14 12.5 10.5	80 84 81	970	90	6.5	1700	976	2415	630×680	570	550×600	4-φ23	φ715	φ650	20-φ33	JG4	778
316	500-17	1365 1820 2184	379.2 505.6 606.7	19.5 17 13.5	80 83 76	970	132	6.5	1750	1085	2465	630×680	560	550×600	4-φ23	φ715	φ650	20-φ33	JG4	768
317	500-20	1500 2000 2400	416.7 555.6 666.7	23 20 16	82 85 78	970	160	6.5	1750	1085	2555	630×680	560	550×600	4-φ23	φ715	φ650	20-φ33	JG4	768
318	500-23.5	1242 1656 1987	345 460.1 552.1	26 23.5 20	77 82 76	970	160	6.5	1800	1800	2695	630×680	600	550×600	4-φ23	φ715	φ650	20-φ33	JG4	808
319	500-27.5	1365 1820 2184	379.2 505.6 606.7	30 27.5 23	79 84 78	970	200	6.5	1800	1195	2695	630×680	600	550×600	4-φ23	φ715	φ650	20-φ33	JG4	808
320	500-32	1500 2000 2400	416.7 555.6 666.7	35 32 27	81 86 80	970	250	6.5	1800	1195	2695	630×680	600	550×600	4-φ23	φ715	φ650	20-φ33	JG4	80

感谢您访问我们扬子江泵业的网站www.yzjbf.cn，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。

下一篇：卧式空调循环水泵结构图
上一篇：CDLF型立式多级离心泵┃不锈钢冲压式离心泵结构图

液下泵

ISGB型便拆立式管道离心泵结构图
