IH,IHF,FSB化工专用输送泵-乙醇输送泵,酮输送泵,脂输送泵选型

时间：2013-4-25 来源：扬子江泵业 浏览数：1971

涂料输送泵，广泛用于涂料 染料 甲醇 乙二醇 正丁醇 环己醇 丙烯 苯乙烯 丁二烯 异戊烯 羧酸 丙烯酸 冰醋酸 羧酸盐 卤代烃 醋酸甲酯 醋酸丁酯 醋酸乙酯 苯酚 甲苯 二甲苯 混二甲苯 己内酰胺 丙酸 丙酮 溴乙烷 四氯乙烯 二氯甲烷 苯酐 顺酐 乙醇钠 聚乙二醇  叔丁醇钾 对硝基苯胺 邻氨基苯酚 双环戊二烯 DOP 芳烃 乙酰氯 烷烃 炔烃 醛类 抗氧剂 氧化铁 碳酸钙 氢氧化钠 钛白粉 双氧水 硫酸铜 二氧化碳 硼酸 氧化镍 烧碱 硝酸钙   亚硝酸钠 二乙二醇 正丁醇 异丁醇 辛醇 异丙醇 BDO 乙醇 苯酚 丙酮 丁酮 环己酮 ，丙烯酸酯 丙烯酸 醋酸乙酯 醋酸丁酯 纯苯 甲苯 苯乙烯 混合二甲苯 OX 苯胺 乙烯 丙烯 丁二烯 石脑油 环氧丙烷 环氧乙烷 己二酸 氨纶，腈纶 锦纶 冰醋酸 甲醛 甲苯   甲醛 丁酮

1.IH化工输送泵

IH型不锈钢化工泵产品概述：

IH化工泵是单级单吸（轴向吸入）悬臂式离心泵是泵类产品中的标准化工泵产品，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。不锈钢化工泵其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。
IH型不锈钢化工泵产品用途：
IH型不锈钢化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

本司IH化工泵产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

IH型不锈钢化工泵技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
高工作压力：1.6Mpa。

IH型不锈钢化工泵型号意义：
IH 80-65-160A
IH - 国际标准化工离心泵
80 - 吸入口直径mm
65 - 排出口直径mm
160 - 叶轮名义直径mm
A - 叶轮外径经第一次切割
IH型不锈钢化工泵结构结构图说明:

序号
名 称
材     料
1
泵 体
ZG1Cr18Ni9Ti
2
口 环
ZG1Cr18Ni9Ti
3
叶 轮
ZG1Cr18Ni9Ti
4
泵 盖
ZG1Cr18Ni9Ti
5
机械密封
四氟乙烯,氧化铝 、碳化硅、硬质合金
6
支 架
HT200
7
泵 轴
1Cr18Ni9Ti
8
底 座
HT200

IH型不锈钢化工泵性能参数表

型 号
泵进口-出口-叶轮
mmmmmm

进口←
mm
出口→
mm
流量
m 3 /h
扬程
m
配用电机
叶轮直径 mm
型号
功率KW
IH50-32-125
50
32
12.5
20
Y90L-2
2.2
125
IH50-32-125
50
32
6.3
5
Y801-4
0.55
125
IH50-32-160
50
32
12.5
32
Y100L-2
3
160
IH50-32-160
50
32
6.3
8
Y801-4
0.55
160
IH50-32-200
50
32
12.5
50
Y132S 1 -2
5.5
200
IH50-32-200
50
32
6.3
12.5
Y802-4
0.75
200
IH50-32-250
50
32
12.5
80
Y160M 1 -2
11
250
IH50-32-250
50
32
6.3
20
Y90S-4
1.5
250
IH65-50-125
65
50
25
20
Y100L-2
3
125
IH65-50-125
65
50
12.5
50
Y901-4
0.55
160
IH65-50-160
65
50
25
32
Y132S 1 -2
0.5
160
IH65-50-160
65
50
12.5
5
Y802-4
0.75
200
IH65-40-200
65
40
25
50
Y132S 2 -2
7.5
200
IH65-40-200
64
40
12.5
12.5
Y90S-4
1.1
250
IH65-40-250
64
40
25
80
Y160M 2 -2
15
250
IH65-40-250
65
40
12.5
20
Y100L 1 -4
2.2
125
IH80-65-125
80
65
50
20
Y132S 1 -2
5.5
125
IH80-65-125
80
65
25
5
Y802-4
0.75
160
IH80-65-160
80
65
50
32
Y132S 2 -2
7.5
160
IH80-65-160
80
65
25
8
Y90L-4
1.5
200
IH80-50-200
80
50
50
50
Y160M 2 -2
15
200
IH80-50-200
80
50
25
12.5
Y100L 1 -4
2.2
250
IH80-50-250
80
50
50
80
Y180M-2
22
315
IH80-50-250
80
50
25
20
Y100L 2 -4
3
315
IH80-50-315
80
50
50
125
Y200L 2 -2
37
125
IH80-50-315
80
50
25
32

Y132S-4

5.5
125
IH100-80-125
100
80
100
20
Y160M 1 -2
11
160
IH100-80-125
100
80
50
5
Y90L-4
1.5
160
IH100-80-160
100
80
100
32
Y160M 2 -2
15
200
IH100-80-160
100
80
50
8
Y100L 1 -4
2.2
200
IH100-65-200
100
65
100
50
Y180M-2
22
250
IH100-65-200
100
65
50
12.5
Y112M-4
4
250
IH100-65-250
100
65
100
80
Y200L 2 -4
37
315
IH100-65-250
100
65
50
20
Y132S-4
5.5
315
IH100-65-315
100
65
100
125
Y280S-2
75
200
IH100-65-315
100
65
50
32
Y160M-4
11
200
IH125-100-200
125
100
200
50
Y225M-2
45
250
IH125-100-200
125
100
100
12.5
Y132M-4
7.5
250
IH125-100-250
125
100
200
80
Y280S-2
75
315
IH125-100-250
125
100
100
20
Y160M-4
11
400
IH125-100-315
125
100
100
32
Y160L-4
15
250
IH125-100-400
125
100
100
50
Y200L-4
30
315
IH150-125-250
150
125
200
20
Y180M-4
18.5
250
IH150-125-315
150
125
200
32
Y200L-4
30
315
IH150-125-400
150
125
200
50
YB250M-4
55
400
IH200-150-250
200
150
400
20
YB225S-4
37
250
IH200-150-315
200
150
400
32
YB225M-4
45
315
IH200-150-400
200
150
400
50
YB280S-4
75
400

2.IHF钢衬F46化工离心泵结构图

 IHF型泵为单级单吸式氟塑料合金衬里化工离心泵(简称IHF氟塑料衬里化工泵)，是按国标设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃～200℃等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本强耐腐蚀化工泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前先进的耐腐蚀装备之一。

 结构特征

       IHF型氟塑料化工泵的自吸泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪声低，使用寿命长。

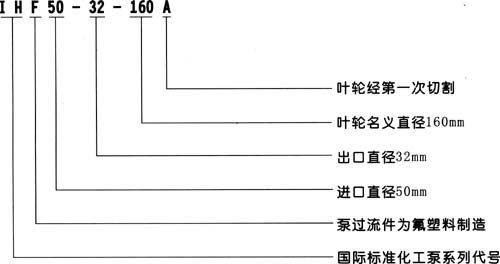

 型号意义

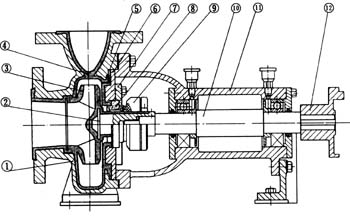

泵结构图

序号

名    称

材    料

1

泵    体

HT200

2

叶轮骨架

45#钢

3

叶    轮

聚全氟乙丙烯

4

泵体衬里

聚全氟乙丙烯

5

泵盖衬里

聚全氟乙丙烯

6

泵    盖

HT200

7

机封压盖

1Cr18Ni9Ti

8

静    环

99.9％氧化铝陶瓷

9

动    环

填充四氟乙烯

10

泵    轴

3 Cr13

11

轴承体

HT200

12

联轴器

HT200

IHF型氟塑料合金化工泵性能参数：
型号
流量
(m3/h)
扬程
(m)
电机功率
(kw)
效率
(%)
转速
(r/min)
汽蚀余量
(m)
IHF32-25-125
5
20
1.5
44
2900
2.3
IHF32-25-125A
4.5
16
1.1
41
2900
2.3
IHF32-25-160
5
32
2.2
40
2900
2.3
IHF32-25-160A
4.5
28
1.5
35
2900
2.3
IHF40-25-125
6.5
20
2.2
45
2900
2.5
IHF40-25-125A
5.6
16
1.5
42
2900
2.5
IHF40-25-160
6.5
32
2.2
40
2900
2.5
IHF40-25-160A
5.0
28
1.5
38
2900
2.5
IHF50-32-125
12.5
20
2.2
54
2900
3.0
IHF50-32-125A
11
16
1.5
52
2900
3.0
IHF50-32-160
12.5
32
4
48
2900
3.0
IHF50-32-160A
11.7
28
3
47
2900
3.0
IHF50-32-200
12.5
50
7.5
42
2900
3.0
IHF50-32-200A
11.7
44
5.5
40
2900
3.0
IHF50-32-250
12.5
80
11
35
2900
3.0
IHF65-50-125
25
20
3
64
2900
3.5
IHF65-50-125A
22.3
16
2.2
62
2900
3.5
IHF65-50-160
25
32
5.5
59
2900
3.5
IHF65-50-160A
23.4
28
4
58
2900
3.5
IHF65-40-200
25
50
11
54
2900
3.5
IHF65-40-200A
23.4
44
7.5
53
2900
3.5
IHF65-40-250
25
80
18.5
50
2900
3.5
IHF80-65-125
50
20
5.5
69
2900
4.0
IHF80-65-125A
45
16
4
68
2900
4.0
IHF80-65-160
50
32
11
68
2900
4.0
IHF80-65-160A
45
28
7.5
67
2900
4.0
IHF80-50-200
50
50
15
64
2900
4.0
IHF80-50-200A
45
44
11
63
2900
4.0
IHF80-50-250
50
28
30
50
2900
4.0
IHF100-80-125
100
20
11
75
2900
5.0
IHF100-80-125A
89
16
7.5
73
2900
5.0
IHF100-80-160
100
32
15
74
2900
5.0
IHF100-80-160A
93.5
28
11
73
2900
5.0
IHF100-65-200
100
50
30
72
2900
5.0
IHF100-65-200A
93.5
44
22
71
2900
5.0

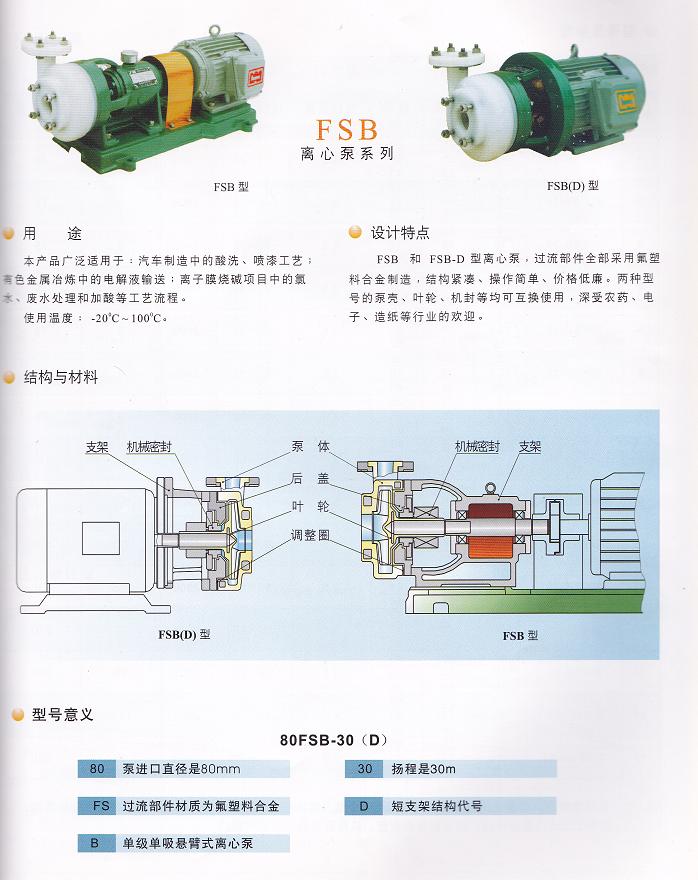

3.FSB化工专用输送泵结构图

FSB型氟塑料合金化工泵按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前世界上强耐腐蚀装备之一。

二、产品用途：
FSB型氟塑料合金化工泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

三、技术参数：
流量：1.5～100m3/h；
扬程：10～50m；
转速：2900r/min；
功率：1.5～22KW；
进口直径：25～100mm；
适用温度：-20℃～120℃。

四、型号意义：
例如：80FSB-30
80-进口口径(mm)
FS-泵过流部件为氟塑料
B-单级单吸悬臂式离心泵
30-扬程(m)

FSB型氟塑料合金离心泵性能参数：
型号
口径(mm)
流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
汽蚀余量
(m)
效率
(%)
进口
出口
25FSB-10
25
25
1.5
10
1.5
2900
3.0
30
25FSB-18
25
25
3.6
18
2.2
2900
3.0
30
40FSB-15
40
32
5
15
3.0
2900
3.0
42
40FSB-20
40
32
5
20
3.0
2900
3.0
42
40FSB-30
40
32
10
30
3.0
2900
3.0
36
50FSB-20
50
32
10
20
3.0
2900
3.0
48
50FSB-25
50
32
13
25
3.0
2900
3.0
48
50FSB-30
50
32
13
30
3.0
2900
3.0
47
65FSB-32
65
50
25
32
5.5
2900
3.0
56
80FSB-20
80
65
50
20
5.5
2900
3.0
65
80FSB-25
80
65
42
25
7.5
2900
3.0
64
80FSB-30
80
65
42
30
7.5
2900
3.5
64
