离心泵电机选作HRB品牌轴承

时间:2013-5-18 来源:扬子江泵业 浏览数:605

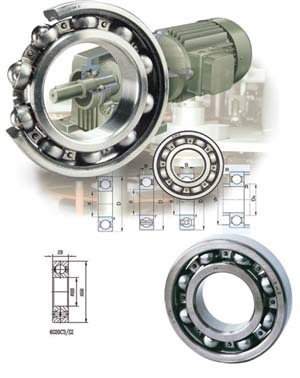

电机轴承又名电动机轴承或者马达轴承,是专门应用于电动机或者马达上的一种专用轴承。电机使用的 轴承是一个支撑轴的零件,它可以引导轴的旋转,也可以承受轴上空转的部件,轴承的概念很宽泛。电机常用的轴承有四种类型,即滚动轴承、滑动轴承、关节轴承和含油轴承。常见的电机轴承是滚动轴承,即有滚动体的轴承。滑动轴承泛指没有滚动体的轴承,即作滑行运动的轴承。
 代表象征滚动轴承的结构代号构成  前置代号—表示轴承的分部件。
  基本代号—表示轴承的类型与尺寸等主要特征。
  后置代号—表示轴承的精度与材料的特征。
工作原理
  电机轴承利用光滑的金属滚珠或滚往以及润滑的内圈和外圈金属面来减小摩擦。这些滚珠或滚柱“承载”着负载,支撑着电机主轴,使电机(转子)可以平稳旋转。
轴承类型
  中小型电机多数采用滚动轴承。目前大中型号电机也采用滚动轴承。小型电机两端轴承
  采用滚珠轴承(深沟球轴承)。中型电机在负载端采用滚柱轴承(一般用于高负载工况),非负载端采用滚珠轴承(但也有相反情况,如1050kW电机)。滚动轴承采用润滑脂润滑,但也有用润滑油润滑的。
电机轴承的主要型号
Y2系列电机轴承型号
  轴伸端:6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、NU319、NU322
  风扇端:6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3
YSJ系列压缩机专用电机轴承型号
  轴伸端:6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319、6319-C3、6322
  风扇端:6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3
电机轴承的安装
  电机轴承安装的好坏与否,将直接影响到轴承的精度、寿命和性能。因此,请充分研究轴承的安装,即请按照包含如下项目在内的操作标准进行轴承安装。
  ●、清洗轴承及相关零件,(对已经脂润滑的轴承及双侧具油封或防尘盖,密封圈轴承安装前则无需清洗。)
  ●、检查相关零件的尺寸及精加工情况
  ●、安装方法
  轴承的安装应根据轴承结构,尺寸大小和轴承部件的配合性质而定,压力应直接加在紧配合得套圈端面上,不得通过滚动体传递压力,轴承安装一般采用如下方法:
  a. 压入配合
  轴承内圈与轴使紧配合,外圈与轴承座孔是较松配合时,可用压力机将轴承先压装在轴上,然后将轴连同轴承一起装入轴承座孔内,压装时在轴承内圈端面上,垫一软金属材料做的装配套管(铜或软钢)。
  轴承外圈与轴承座孔紧配合,内圈与轴为较松配合时,可将轴承先压入轴承座孔内,这时装配套管的外径应略小于座孔的直径。
  如果轴承套圈与轴及座孔都是紧配合时,安装室内圈和外圈要同时压入轴和座孔,装配套管的结构应能同时押紧轴承内圈和外圈的端面。
  b.加热配合
  通过加热轴承或轴承座,利用热膨胀将紧配合转变为松配合的安装方法。是一种常用和省力的安装方法。此法适于过盈量较大的轴承的安装,热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃,然后从油中取出尽快装到轴上,为防止冷却后内圈端面和轴肩贴合不紧,轴承冷却后可以再进行轴向紧固。轴承外圈与轻金属制的轴承座紧配合时,采用加热轴承座的热装方法,可以避免配合面受到擦伤。
  用油箱加热轴承时,在距箱底一定距离处应有一网栅,或者用钩子吊着轴承,轴承不能放到箱底上,以防沉杂质进入轴承内或不均匀的加热,油箱中必须有温度计,严格控制油温不得超过100℃,以防止发生回火效应,使套圈的硬度降低。
、尺寸、类型、精度等,代号由国家标准GB/T 272-93规定
