CDLF轻型不锈钢立式多级离心泵结构分析图
时间：2013-10-25 来源：扬子江泵业 浏览数：769

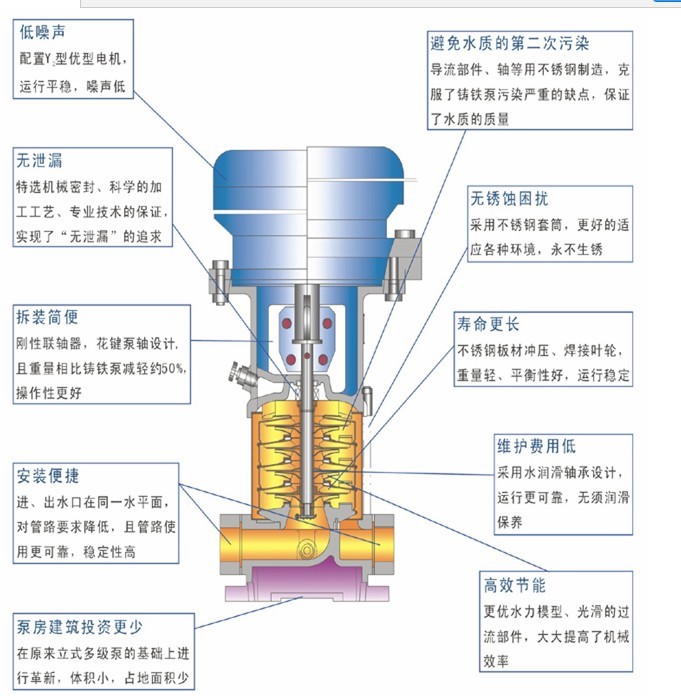

CDLF轻型不锈钢立式多级离心泵结构图
材料CDL1，2，3，4
|
序号 |
名称 |
材料 |
AISI/ASTM |
序号 |
名称 |
材料 |
AISI/ASTM |
|
1 |
电机 |
|
|
14 |
叶轮隔套 |
不锈钢 |
AIS1304 |
|
2 |
泵头 |
铸铁 |
ASTM25B |
15 |
耐压筒 |
不锈钢 |
AIS1304 |
|
4 |
机械密封 |
|
|
16 |
联轴器 |
碳钢 |
|
|
5 |
出水导叶 |
不锈钢 |
AIS1304 |
|
|||
|
6 |
导叶 |
不锈钢 |
AIS1304 |
CDLF |
|||
|
7 |
支撑导叶 |
不锈钢 |
AIS1304 |
3 |
泵头衬里 |
不锈钢 |
AIS1304 |
|
8 |
导流器 |
不锈钢 |
AIS1304 |
9 |
进出水段 |
不锈钢 |
AIS1304 |
|
11 |
轴承 |
碳化钨 |
|
10 |
底座 |
铸铁 |
ASTM25B |
|
12 |
叶轮 |
不锈钢 |
AIS1304 |
CDL |
|||
|
13 |
轴 |
不锈钢 |
AIS1304 AISI316L |
9 |
进出水段 |
铸铁 |
ASTM25B |
