摆线式流体部位内衬氟防爆电动隔膜泵外型尺寸

时间:2014-2-11 来源:扬子江泵业 浏览数:757

一、产品概述:
新研制开发的DBY-50-65摆线式流体部位内衬氟防爆电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

二、主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。 .
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

三、技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。

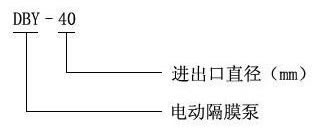

四、型号意义:

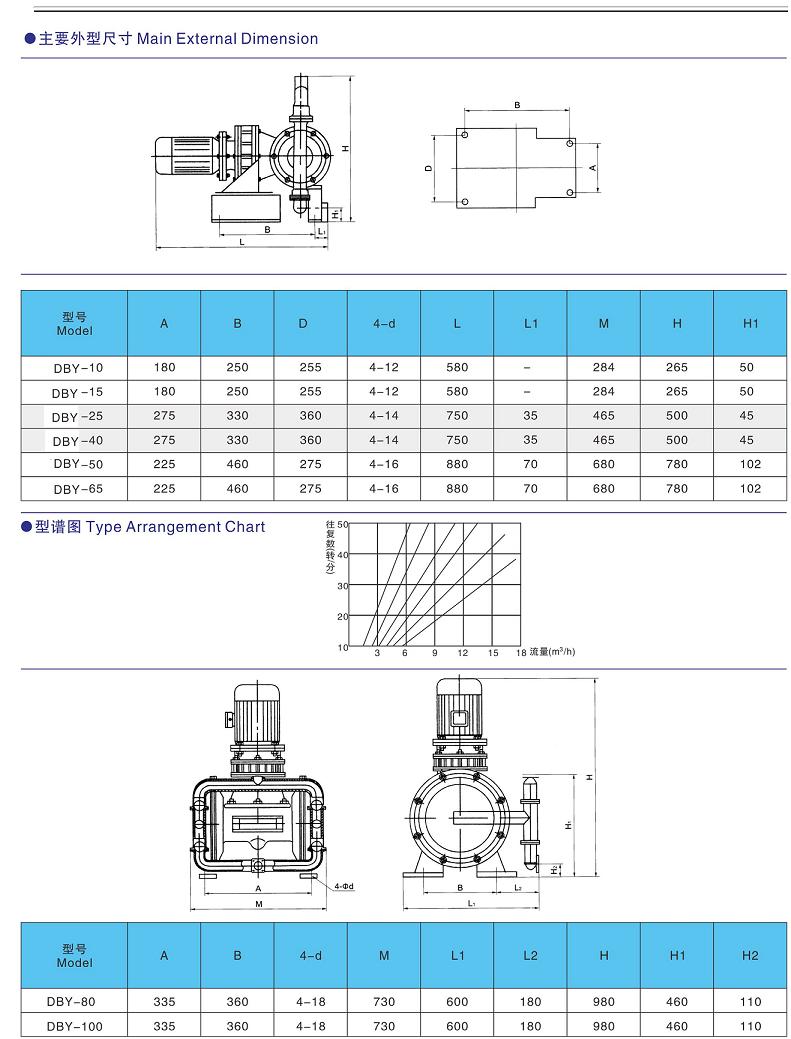

五、安装尺寸

 性能参数:

型号

流量M3/h

扬程 M

吸程 M

配备功率 KW

使用温度℃

配备减速机型号

进口

出口

铸铁

不锈钢

铝合金

DBY-10

丝扣

3/8"

0.5

40

3

0.55

100

150

80

XWD0.55-2-35

DBY-15

丝扣

1/2"

0.75

40

3

0.55

100

150

80

XWD0.5-2-35

DBY-25

25

25

3.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-40

40

40

4.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-50

50

50

6.5

40

4.5

2.2

100

150

80

XLD2.2-3-35

DBY-65

65

65

8

40

4.5

2.2

100

150

80

XLD2.2-3-35

DBY-80

80

80

16

40

5

3

100

150

80

XLD3-3-35

DBY-100

100

80

20

40

5

3

100

150

80

XLD3-3-35
