LW立式无阻塞排污泵

LW立式无阻塞排污泵是引进国外先进技术，通过吸收、转化研制而成，各项性能指标均达到国家标准同类产品水平。由于采用独特的单（双）通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。

产品样本下载排污泵实物图产品小样图

下一个[YW型液下式无堵塞排污泵]上一个：[WQX系列污水污物潜水排污泵]

【LW型立式无堵塞排污泵】产品概述：

LW立式无阻塞排污泵是引进国外先进技术，通过吸收、转化研制而成，各项性能指标均达到国家标准同类产品水平。由于采用独特的单（双）通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。LW立式无阻塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，具有很好的通过能力。该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0°、90°、180°、270°，便于管路连接，二是进口轴向吸入，便于立式安装。

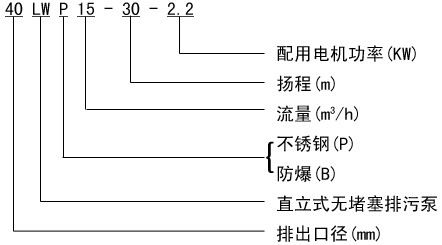

【LW型立式无堵塞排污泵】型号意义：

【LW型立式无堵塞排污泵】产品特点：

      1、采用双叶片叶轮结构，大大提高了污物的通过能力
      2、机械密封采用新型磨檫副，并长期处入油室内运行；
      3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；
      4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
      5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
      6、能够在设计范围内使用，而保证电机不会过载；
      7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；

【LW型立式无堵塞排污泵】结构图：

序号	部件名称	序号	部件名称
1	底座	5	电机
2	泵体	6	主轴
3	叶轮	7	机械密封
4	油室	8	叶轮螺母

【LW型立式无堵塞排污泵】产品用途：

LW型立式无堵塞排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

【LW型立式无堵塞排污泵】性能参数：

型　　号	口　径 mm	流　量 m3/h	扬　程 m	功　率 kw	转　速 r/min	效　率 %
25LW8-22-1.1	25	8	22	1.1	2825	38.5
32LW12-15-1.1	32	12	15	1.1	2825	40
40LW15-15-1.5	40	15	15	1.5	2840	45.1
40LW15-30-2.2	40	15	30	2.2	2840	48
50LW20-7-0.75	50	20	7	0.75	1390	54
50LW10-10-0.75	50	10	10	0.75	1390	56
50LW20-15-1.5	50	20	15	1.5	2840	55
50LW15-25-2.2	50	15	25	2.2	2840	56
50LW18-30-3	50	18	30	3	2880	58
50LW25-32-5.5	50	25	32	5.5	2900	53
50LW20-40-7.5	50	20	40	7.5	2900	55
65LW25-15-2.2	65	25	15	2.2	2840	52
65LW37-13-3	65	37	13	3	2880	55
65LW25-30-4	65	25	30	4	2890	58
65LW30-40-7.5	65	30	40	7.5	2900	56
65LW35-50-11	65	35	50	11	2930	60
65LW35-60-15	65	35	60	15	2930	63
80LW40-7-2.2	80	40	7	2.2	1420	52
80LW43-13-3	80	43	13	3	2880	50
80LW40-15-4	80	40	15	4	2890	57
80LW65-25-7.5	80	65	25	7.5	2900	56
100LW80-10-4	100	80	10	4	1440	62
100LW110-10-5.5	100	110	10	5.5	1440	66
100LW100-15-7.5	100	100	15	7.5	1440	67
100LW85-20-7.5	100	85	20	7.5	1440	68
100LW100-25-11	100	100	25	11	1460	65
100LW100-30-15	100	100	30	15	1460	66
100LW100-35-18.5	100	100	35	18.5	1470	65
125LW130-15-11	125	130	15	11	1460	62
120LW130-20-15	125	130	20	15	1460	63
150LW145-9-7.5	150	145	9	7.5	1440	63
150LW180-15-15	150	180	15	15	1460	65
150LW180-20-18.5	150	180	20	18.5	1470	75
150LW180-25-22	150	180	25	22	1470	76
150LW130-30-22	150	130	30	22	1470	75
150LW180-30-30	150	180	30	30	1470	73
150LW200-30-37	150	200	30	37	1480	70
200LW300-7-11	200	300	7	11	970	73
200LW250-11-15	200	250	11	15	970	74
200LW400-10-22	200	400	10	22	1470	76
200LW400-13-30	200	400	13	30	1470	73
200LW250-15-18.5	200	250	15	18.5	1470	72
200LW300-15-22	200	300	15	22	1470	73
200LW250-22-30	200	250	22	30	1470	71
200LW350-25-37	200	350	25	37	1980	75
200LW400-30-55	200	400	30	55	1480	70
250LW600-9-30	250	600	9	30	980	74
250LW600-12-37	250	600	12	37	1480	78
250LW600-15-45	250	600	15	45	1480	75
250LW600-20-55	250	600	20	55	1480	73
250LW600-25-75	250	600	25	75	1480	73
300LW800-12-45	300	800	12	45	980	76
300LW500-15-45	300	500	15	45	980	70
300LW800-15-55	300	800	15	55	980	73
300LW600-20-55	300	600	20	55	980	75
300LW800-20-75	300	800	20	75	980	78
300LW950-20-90	300	950	20	90	980	80
300LW1000-25-110	300	1000	25	110	980	82
350LW1100-10-55	350	1100	10	55	980	84.5
350LW1500-15-90	350	1500	15	90	980	82.5
350LW1200-18-90	350	1200	18	90	980	83.1
350LW1100-28-132	350	1100	28	132	740	83.2
350LW1000-36-160	350	1000	36	160	740	78.5
400LW1500-10-75	400	1500	10	75	980	82.1
400LW2000-15-132	400	2000	15	132	740	85.5
400LW1700-22-160	400	1700	22	160	740	82.1
400LW1500-26-160	400	1500	26	160	740	83.5
400LW1700-30-200	400	1700	30	200	740	83.5
400LW1800-32-250	400	1800	32	250	740	82.1
500LW2500-10-110	500	2500	10	110	740	82
500LW2600-15-160	500	2600	15	160	740	83
500LW2400-22-220	500	2400	22	220	740	84
500LW2600-24-250	500	2600	24	250	740	82

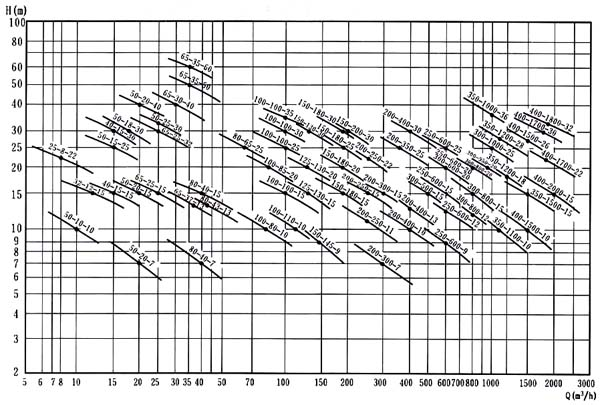

【LW型立式无堵塞排污泵】性能型谱图：

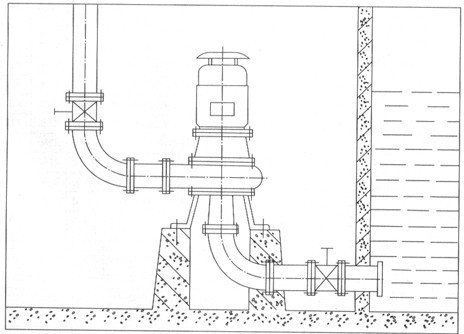

【LW型立式无堵塞排污泵】安装示意图：

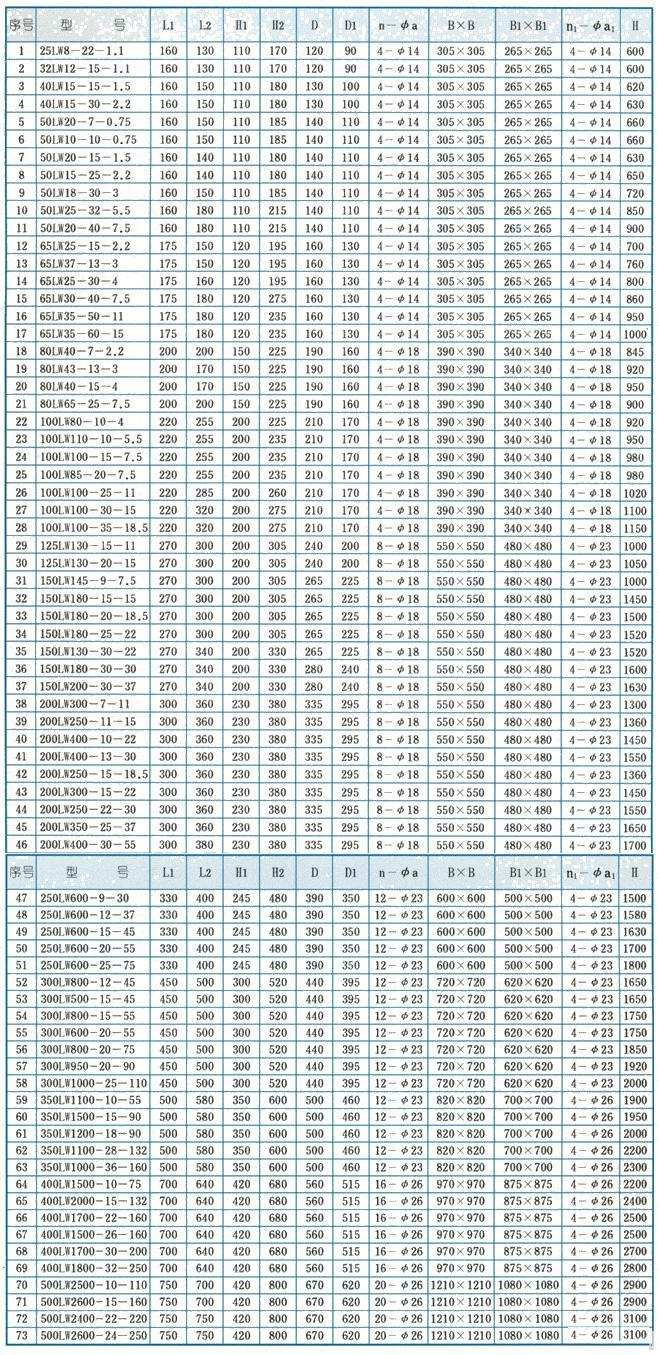

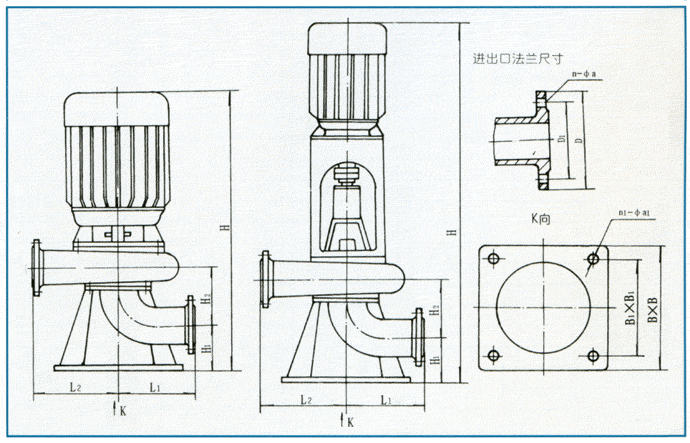

【LW型立式无堵塞排污泵】安装尺寸图：

【LW型立式无堵塞排污泵】故障原因及排除方法：

故障现象

原因分析

排除方法

流量不足

或不出水

1、叶轮旋转错误

2、阀门是否打开和完好

3、管道叶轮被堵

4、扬程过高

5、抽送介质密度较大

6、密封圈损坏

1、调整叶轮旋转方向

2、检查、维修、排除

3、清理杂物

4、改泵或降低扬程

5、用水冲稀降低浓度

6、更换

运行不稳定

1、叶轮不平衡

2、轴承损坏

1、送制造厂调换或校正

2、更换

泵不能启动

1、缺相

2、叶轮卡住

3、定子绕组烧坏

1、检查电器及线路，进行修复

2、排除杂物

3、修理、更换绕组

电流过大

1、工作电压低

2、管道、叶轮受阻

3、抽送液体的高度或粘度较高使

4、使用扬程过低

1、调整工作电压

2、清理管道、叶轮堵物

3、改变密度或粘度

4、减少流量，提高扬程

压力不足

1、机械密封损坏或泄露

2、电缆线破损

1、更换
