FPZ型耐腐蚀自吸离心泵盐水泵结构图
时间：2013-4-23 来源：扬子江泵业 浏览数：1226

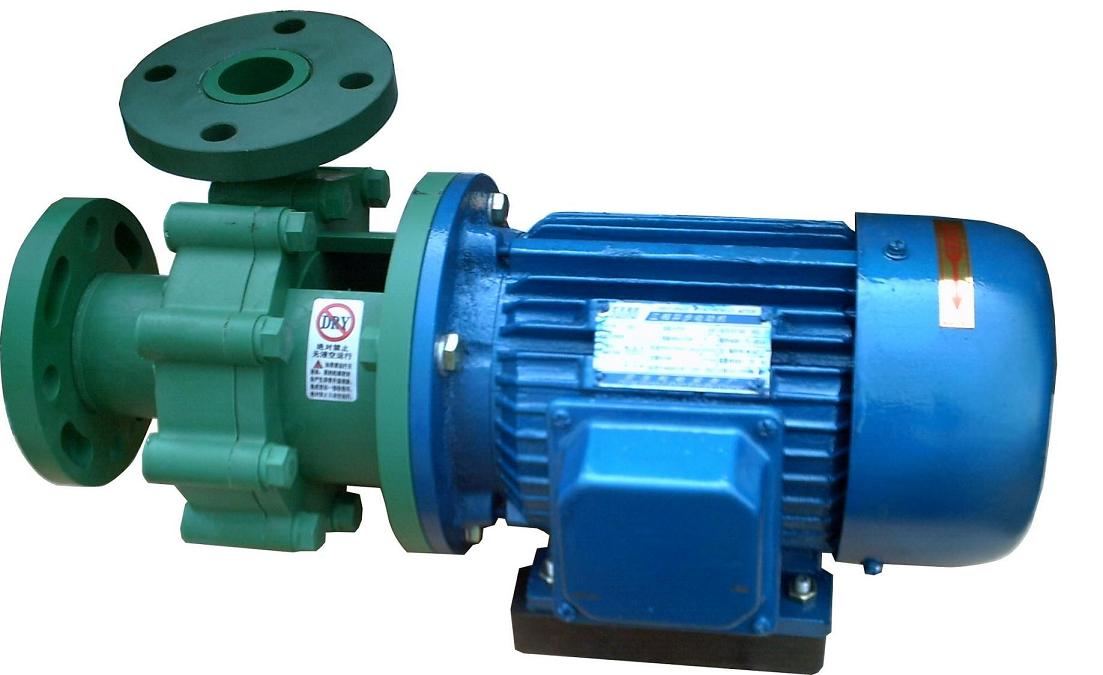

FPZ自吸泵，采用增强聚丙烯（CFR-PP）一次注塑成型，机械强度高，耐腐蚀性能强，自吸泵结构上有独具一格的科学性，泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔。只需在第一次开机前灌引液，以后不必重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内来液可继续吸送，机械密封不需另加冷却水冷却，操作简便、安全无泄漏，是取代液下泵的佳产品。CFR-PP材质：无毒、无污染、耐一般酸碱盐类，工作温度-14℃～80℃。

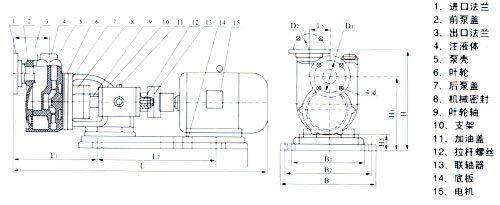

| FPZ型系列自吸式离心泵安装尺寸示意图: |
 |
产品特点
具有体积小、重量轻、结构简单、使用方便、效率高，价格低。泵体内腔光滑，叶轮为闭式，采用机械密封和耐橡胶圈密封等二种，全轴为不锈钢用套筒式连接。输送介质温度为-20℃~80℃，流量：4-25m3/h 扬程：7-25m转速2900r/min
产品用途
主要用于输送酸，碱，盐等腐蚀性液体，但不得用于输送若干对ABS工程塑料有显著作用的化学品，如芳烃、脂肪烃的卤素衍生物，酮类及浓酸碱等。
型号意义
例如：50FPZ-20
50-进口口径(mm)
FPZ- 自吸塑料泵
20-扬程(m)
|
型 号 |
流量 m3/n |
扬程 mm |
自吸高度 m |
自吸时间 s/m |
功率 kw |
进出口径 mm |
与电机轴联接形式 |
|
25FPZ-110 |
2.5 |
10 |
3 |
60 |
0.75 |
1 1/2 |
直联式 |
|
32FPZ-11 |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
直联式 |
|
40FPZ-18 |
11 |
18 |
4 |
60 |
1.5 |
40/30 |
直联式 |
|
50FPZ-20 |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
直联式 |
|
25FPZ-10 |
2.5 |
10 |
3 |
60 |
0.75 |
1 1/2 |
联轴式 |
|
32FPZ-11 |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
联轴式 |
|
40FPZ-18 |
11 |
18 |
4 |
60 |
1.5 |
40/30 |
联轴式 |
|
50FPZ-20 |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
联轴式 |
|
65FPZ-28 |
20 |
28 |
4 |
60 |
4 |
65/50 |
联轴式 |
|
80FPZ-30 |
50 |
30 |
4 |
60 |
7.5 |
80/65 |
联轴式 |
